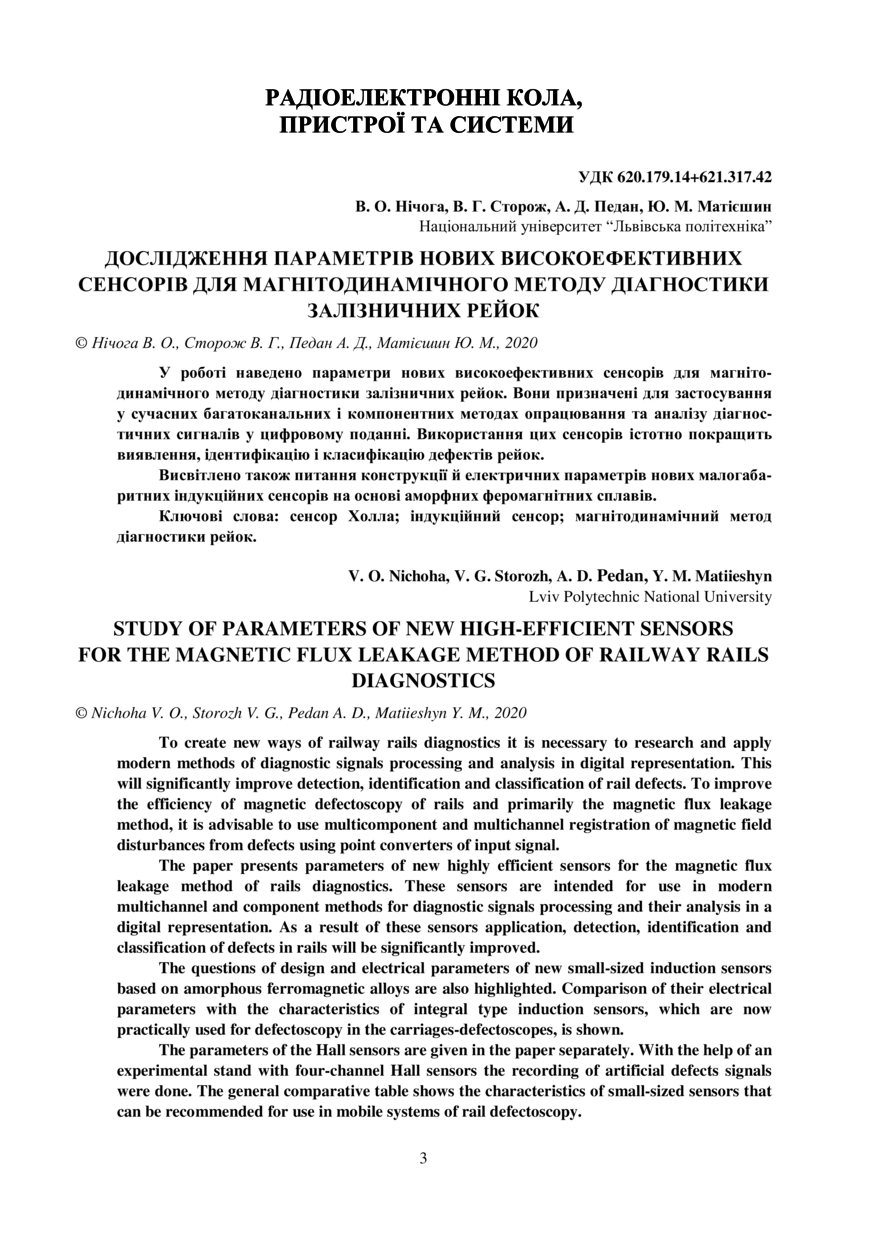

Дослідження параметрів нових високоефективних сенсорів для магнітодинамічного методу діагностики залізничних рейок

Abstract

У роботі наведено параметри нових високоефективних сенсорів для магнітодинамічного методу діагностики залізничних рейок. Вони призначені для застосування у сучасних багатоканальних і компонентних методах опрацювання та аналізу діагностичних сигналів у цифровому поданні. Використання цих сенсорів істотно покращить виявлення, ідентифікацію і класифікацію дефектів рейок. Висвітлено також питання конструкції й електричних параметрів нових малогабаритних індукційних сенсорів на основі аморфних феромагнітних сплавів.

To create new ways of railway rails diagnostics it is necessary to research and apply modern methods of diagnostic signals processing and analysis in digital representation. This will significantly improve detection, identification and classification of rail defects. To improve the efficiency of magnetic defectoscopy of rails and primarily the magnetic flux leakage method, it is advisable to use multicomponent and multichannel registration of magnetic field disturbances from defects using point converters of input signal. The paper presents parameters of new highly efficient sensors for the magnetic flux leakage method of rails diagnostics. These sensors are intended for use in modern multichannel and component methods for diagnostic signals processing and their analysis in a digital representation. As a result of these sensors application, detection, identification and classification of defects in rails will be significantly improved. The questions of design and electrical parameters of new small-sized induction sensors based on amorphous ferromagnetic alloys are also highlighted. Comparison of their electrical parameters with the characteristics of integral type induction sensors, which are now practically used for defectoscopy in the carriages-defectoscopes, is shown. The parameters of the Hall sensors are given in the paper separately.With the help of an experimental stand with four-channel Hall sensors the recording of artificial defects signals were done. The general comparative table shows the characteristics of small-sized sensors that can be recommended for use in mobile systems of rail defectoscopy. A multichannel sensor for one scan allows to set not only the approximate dimensions of the defect, but also to determine from which side of the sample it is located.
