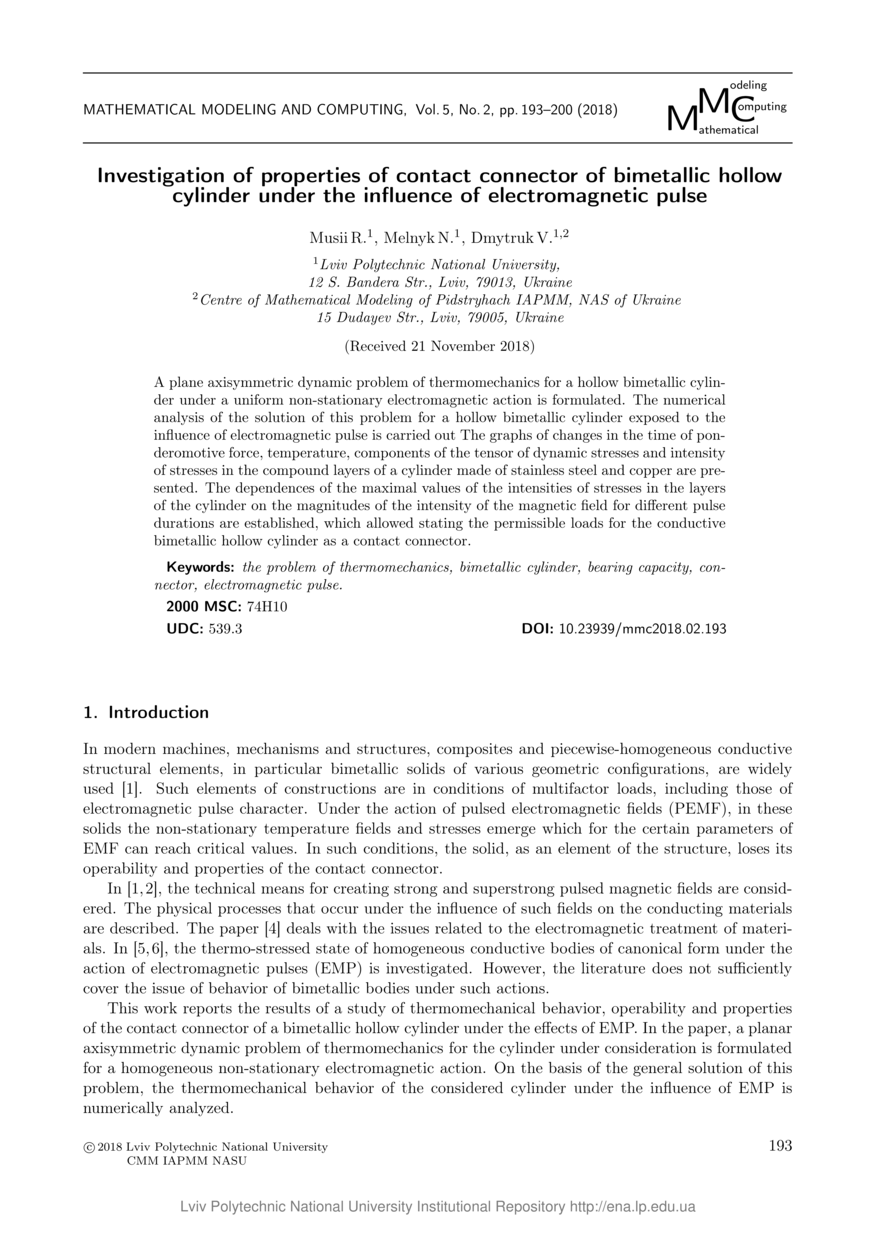

Investigation of properties of contact connector of bimetallic hollow cylinder under the influence of electromagnetic pulseInvestigation of properties of contact connector of bimetallic hollow cylinder under the influence of electromagnetic pulse
Date
2018-02-26
Journal Title
Journal ISSN
Volume Title
Publisher
Lviv Politechnic Publishing House
Abstract
Сформульовано плоску осесиметричну динамічну задачу термомеханіки для порожнистого біметалевого циліндра за однорідної нестаціонарної електромагнітної дії. Чисельно проаналізовано розв’язок задачі для порожнистого біметалевого циліндра за
дії на нього електромагнітного імпульсу. Наведено графіки зміни в часі пондеромоторної сили, температури, компонент тензора динамічних напружень та інтенсивності напружень у складових шарах циліндра, виготовлених з нержавної сталі та міді.
Встановлено залежності максимальних значень інтенсивностей напружень у шарах
циліндра від величини напруженості магнітного поля за різних тривалостей імпульсу,
що дало змогу встановити допустимі навантаження на електропровідний біметалевий
порожнистий циліндр як контактне з’єднання.
A plane axisymmetric dynamic problem of thermomechanics for a hollow bimetallic cylinder under a uniform non-stationary electromagnetic action is formulated. The numerical analysis of the solution of this problem for a hollow bimetallic cylinder exposed to the influence of electromagnetic pulse is carried out The graphs of changes in the time of ponderomotive force, temperature, components of the tensor of dynamic stresses and intensity of stresses in the compound layers of a cylinder made of stainless steel and copper are presented. The dependences of the maximal values of the intensities of stresses in the layers of the cylinder on the magnitudes of the intensity of the magnetic field for different pulse durations are established, which allowed stating the permissible loads for the conductive bimetallic hollow cylinder as a contact connector.
A plane axisymmetric dynamic problem of thermomechanics for a hollow bimetallic cylinder under a uniform non-stationary electromagnetic action is formulated. The numerical analysis of the solution of this problem for a hollow bimetallic cylinder exposed to the influence of electromagnetic pulse is carried out The graphs of changes in the time of ponderomotive force, temperature, components of the tensor of dynamic stresses and intensity of stresses in the compound layers of a cylinder made of stainless steel and copper are presented. The dependences of the maximal values of the intensities of stresses in the layers of the cylinder on the magnitudes of the intensity of the magnetic field for different pulse durations are established, which allowed stating the permissible loads for the conductive bimetallic hollow cylinder as a contact connector.
Description
Keywords
задача термомеханіки, біметалевий циліндр, несуча здатність, контактне з’єднання, електромагнітний імпульс, the problem of thermomechanics, bimetallic cylinder, bearing capacity, connector, electromagnetic pulse
Citation
Musii R. Investigation of properties of contact connector of bimetallic hollow cylinder under the influence of electromagnetic pulseInvestigation of properties of contact connector of bimetallic hollow cylinder under the influence of electromagnetic pulse / R. Musii, N. Melnyk, V. Dmytruk // Mathematical Modeling and Computing. — Lviv : Lviv Politechnic Publishing House, 2018. — Vol 5. — No 2. — P. 193–200.
