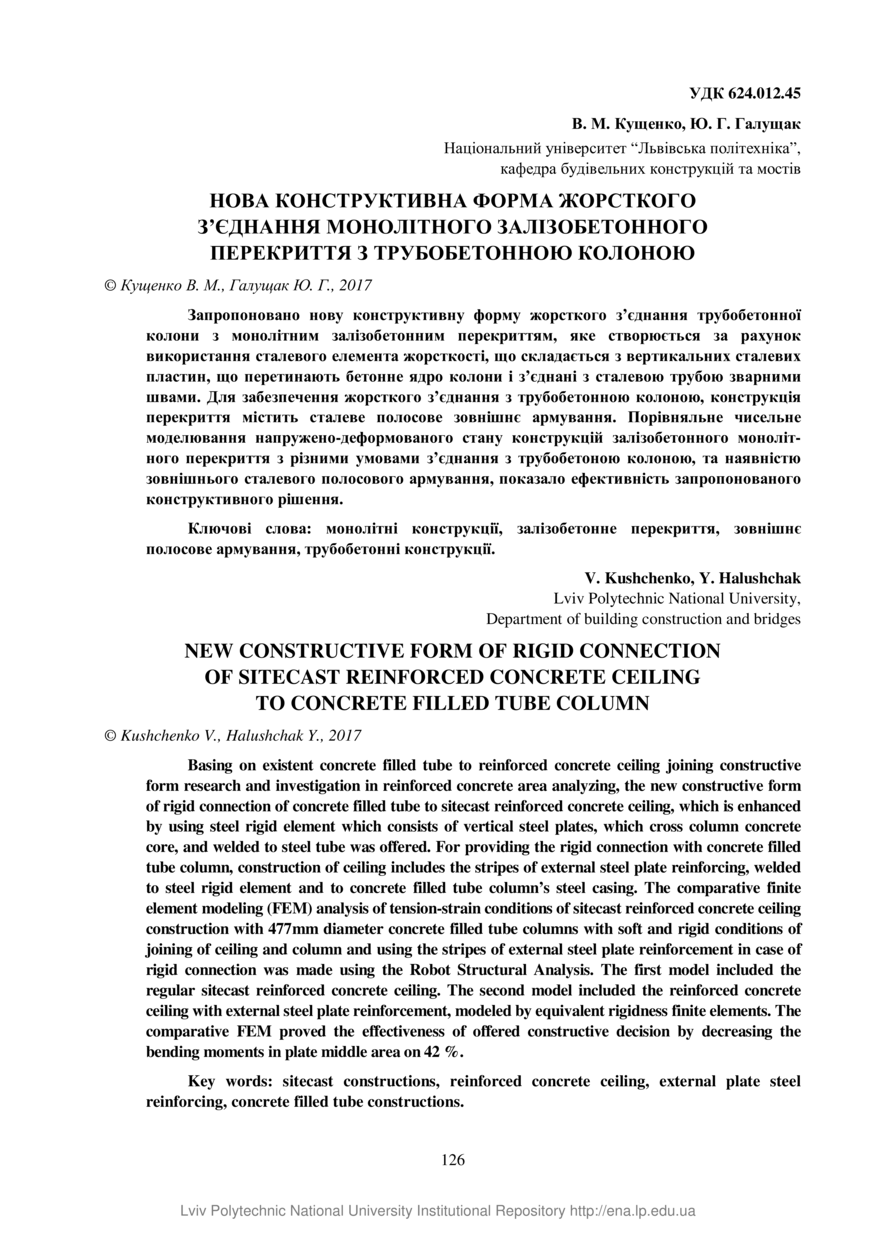

Нова конструктивна форма жорсткого з’єднання монолітного залізобетонного перекриття з трубобетонною колоною
| dc.citation.epage | 130 | |
| dc.citation.issue | 877 | |
| dc.citation.journalTitle | Вісник національного університету “Львівська політехніка”. Серія: Теорія і практика будівництва | |
| dc.citation.spage | 126 | |
| dc.contributor.affiliation | Національний університет “Львівська політехніка”, кафедра будівельних конструкцій та мостів | |
| dc.contributor.affiliation | Lviv Polytechnic National University, Department of building construction and bridges | |
| dc.contributor.author | Кущенко, В. М. | |
| dc.contributor.author | Галущак, Ю. Г. | |
| dc.contributor.author | Kushchenko, V. | |
| dc.contributor.author | Halushchak, Y. | |
| dc.coverage.placename | Львів | |
| dc.date.accessioned | 2019-02-13T14:54:53Z | |
| dc.date.available | 2019-02-13T14:54:53Z | |
| dc.date.created | 2018-02-26 | |
| dc.date.issued | 2018-02-26 | |
| dc.description.abstract | Запропоновано нову конструктивну форму жорсткого з’єднання трубобетонної колони з монолітним залізобетонним перекриттям, яке створюється за рахунок використання сталевого елемента жорсткості, що складається з вертикальних сталевих пластин, що перетинають бетонне ядро колони і з’єднані з сталевою трубою зварними швами. Для забезпечення жорсткого з’єднання з трубобетонною колоною, конструкція перекриття містить сталеве полосове зовнішнє армування. Порівняльне чисельне моделювання напружено-деформованого стану конструкцій залізобетонного монолітного перекриття з різними умовами з’єднання з трубобетоною колоною, та наявністю зовнішнього сталевого полосового армування, показало ефективність запропонованого конструктивного рішення. | |
| dc.description.abstract | Basing on existent concrete filled tube to reinforced concrete ceiling joining constructive form research and investigation in reinforced concrete area analyzing, the new constructive form of rigid connection of concrete filled tube to sitecast reinforced concrete ceiling, which is enhanced by using steel rigid element which consists of vertical steel plates, which cross column concrete core, and welded to steel tube was offered. For providing the rigid connection with concrete filled tube column, construction of ceiling includes the stripes of external steel plate reinforcing, welded to steel rigid element and to concrete filled tube column’s steel casing. The comparative finite element modeling (FEM) analysis of tension-strain conditions of sitecast reinforced concrete ceiling construction with 477mm diameter concrete filled tube columns with soft and rigid conditions of joining of ceiling and column and using the stripes of external steel plate reinforcement in case of rigid connection was made using the Robot Structural Analysis. The first model included the regular sitecast reinforced concrete ceiling. The second model included the reinforced concrete ceiling with external steel plate reinforcement, modeled by equivalent rigidness finite elements. The comparative FEM proved the effectiveness of offered constructive decision by decreasing the bending moments in plate middle area on 42 % | |
| dc.format.extent | 126-130 | |
| dc.format.pages | 5 | |
| dc.identifier.citation | Кущенко В. М. Нова конструктивна форма жорсткого з’єднання монолітного залізобетонного перекриття з трубобетонною колоною / В. М. Кущенко, Ю. Г. Галущак // Вісник національного університету “Львівська політехніка”. Серія: Теорія і практика будівництва. — Львів : Видавництво Львівської політехніки, 2017. — № 877. — С. 126–130. | |
| dc.identifier.citationen | Kushchenko V. New constructive form of rigid connection of sitecast reinforced concrete ceiling to concrete filled tube column / V. Kushchenko, Y. Halushchak // Visnyk natsionalnoho universytetu "Lvivska politekhnika". Serie: Teoriia i praktyka budivnytstva. — Vydavnytstvo Lvivskoi politekhniky, 2017. — No 877. — P. 126–130. | |
| dc.identifier.uri | https://ena.lpnu.ua/handle/ntb/44186 | |
| dc.language.iso | uk | |
| dc.publisher | Видавництво Львівської політехніки | |
| dc.relation.ispartof | Вісник національного університету “Львівська політехніка”. Серія: Теорія і практика будівництва, 877, 2017 | |
| dc.relation.references | 1. Лукша Л. К. Прочность трубобетона. – Минск: Высшая школа, 1977. – 96 с. | |
| dc.relation.references | 2. Стороженко Л. І. Трубобетонные конструкции. – К.: Будивельник, 1978. – 80 с. | |
| dc.relation.references | 3. Клименко Ф. Є. Сталебетонные конструкции с внешним полосовым армированием. – К.: Будівельник, 1984. – 83 с. | |
| dc.relation.references | 4. ДБН В.2.6-160:2010 Конструкції будинків і споруд. Сталезалізобетонні конструкції. Основні положення. [Чинний від 2011-11-01]. | |
| dc.relation.references | 5. Eurocode 2: EN 1992-1-1: Design of concrete structures. | |
| dc.relation.references | 6. Alostaz Y., Schneider S. Connections to concrete-filled steel tubes. University of Illinois, 1996. – 311 с. | |
| dc.relation.references | 7. Патент РФ № 43892, Е04В 5/43, 5/44 “Стыковое соединение безбалочного железобетонного перекрытия с колонной”. | |
| dc.relation.references | 8. Патент РФ № 2187607, Е04В 5/43 “Безбалочное перекрытие”. | |
| dc.relation.references | 9. Кущенко В. М., Галущак Ю. Г. Аналіз сучасного досвіду проектування будівель з застосуванням трубобетоних елементів // Вісник Національного університету “Львівська політехніка”. – 2016. – № 844 : Теорія і практика будівництва. – С. 120–126. | |
| dc.relation.references | 10. Патент UA № 111545, Е04В 5/43, 1/04 “Вузол з’єднання трубобетонної колони з молонітним залізобетонним перекриттям” | |
| dc.relation.referencesen | 1. Luksha L. K. Prochnost trubobetona [Concrete filled tube strength]. Minsk, Vysshaya shkola, 1977. – 96p. [in Russian]. | |
| dc.relation.referencesen | 2. Storozhenko L. I. Trubobetonnye konstruktsii [Concrete filled tube construction]. Kyiv, Budivelnyk, 1978. – 80 p. [in Ukrainian]. | |
| dc.relation.referencesen | 3. Klymenko F. Stalebetonnye konstruktsii s vneshnim polosovym armirovaniem [Steel reinforced concrete constructions with external plate reinforcement]. Kyiv, Budivelnyk, 1984. – 83 c. [in Russian]. | |
| dc.relation.referencesen | 4. DBN B.2.6-160:2010. from 1 th November 2011. Kiev: National standard of Ukraine [in Ukrainian]. | |
| dc.relation.referencesen | 5. Eurocode 2: EN 1992-1-1: Design of concrete structures. | |
| dc.relation.referencesen | 6. Alostaz Y., Schneider S. Connections to concrete-filled steel tubes. University of Illinois, 1996. – 311 p. | |
| dc.relation.referencesen | 7. Patent RF No. 43892, E04B 5/43, 5/44 “Stykovoye soyedinenie bezbalochnoho zhelezobetonnoho perekrytiya s kolonnoy”[The joint connection of girderless reinforced concrete ceiling with column] [in Russian]. | |
| dc.relation.referencesen | 8. Patent RF № 2187607, E04B 5/43 “Bezbalochnoye perekrytiye”[Girderless ceiling][in Russian]. | |
| dc.relation.referencesen | 9. Kushchenko V., Halushchak Y. Analiz suchasnoho dosvidu proektuvannya budivel z zastosuvannyam trubobetonnykh elementiv [The analysis of modern experience in building designing with concrete filled tube elements application] // National university “Lviv polytechnic” Visnyk – 2016. – No. 844 : Theory and practice of building. – pp. 120–126. [in Ukrainian]. | |
| dc.relation.referencesen | 10. Patent UA No. 111545, E04B 5/43, 1/04 “Vuzol zyednannya trubobetonnoi kolony z monolitnym zalizobetonnym perekryttyam” [The connection of conctere filled tube with sitecast reinforced concrete ceiling] [in Ukrainian]. | |
| dc.rights.holder | © Національний університет “Львівська політехніка”, 2017 | |
| dc.rights.holder | © Кущенко В. М., Галущак Ю. Г., 2017 | |
| dc.subject | монолітні конструкції | |
| dc.subject | залізобетонне перекриття | |
| dc.subject | зовнішнє полосове армування | |
| dc.subject | трубобетонні конструкції | |
| dc.subject | sitecast constructions | |
| dc.subject | reinforced concrete ceiling | |
| dc.subject | external plate steel reinforcing | |
| dc.subject | concrete filled tube constructions | |
| dc.subject.udc | 624.012.45 | |
| dc.title | Нова конструктивна форма жорсткого з’єднання монолітного залізобетонного перекриття з трубобетонною колоною | |
| dc.title.alternative | New constructive form of rigid connection of sitecast reinforced concrete ceiling to concrete filled tube column | |
| dc.type | Article |
