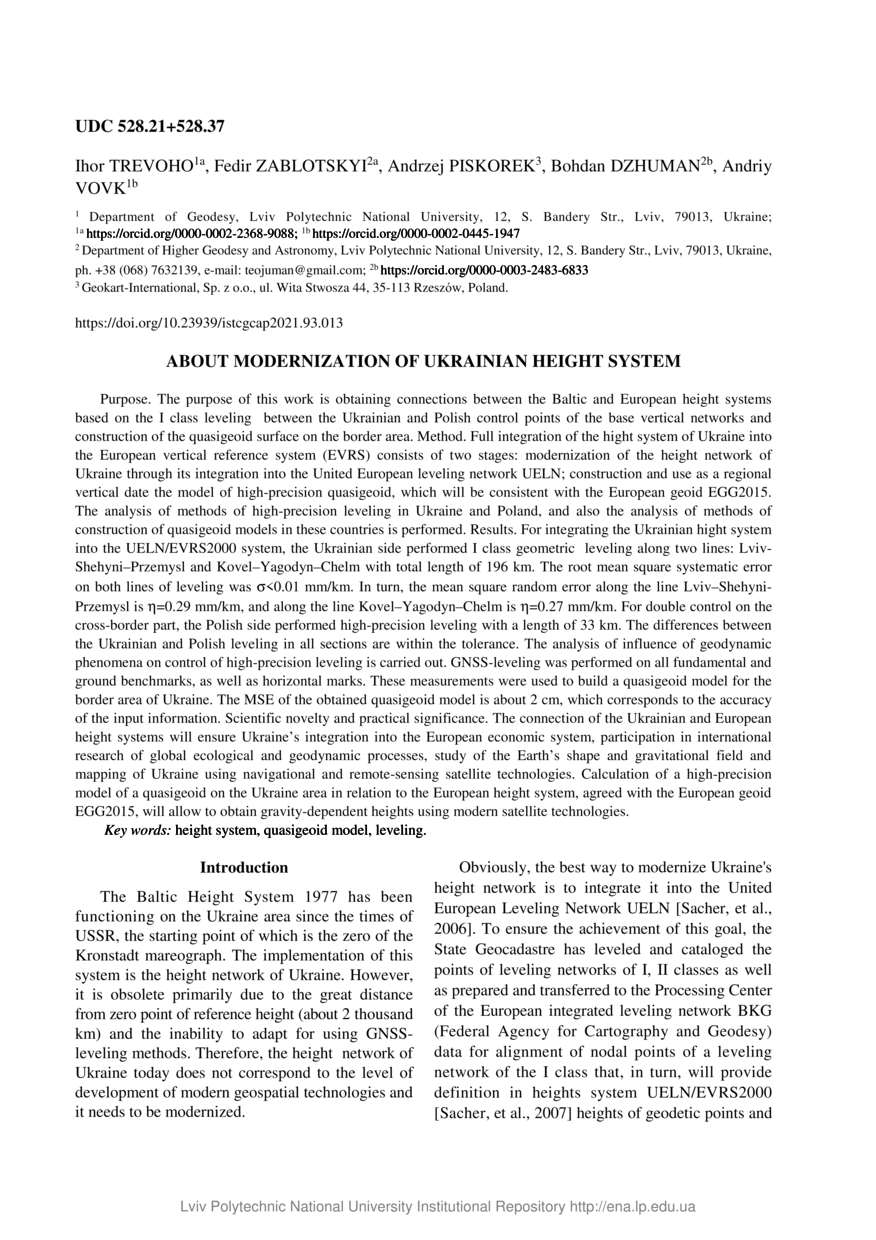

About modernization of Ukrainian height system
Date
2021-03-12
Journal Title
Journal ISSN
Volume Title
Publisher
Видавництво Національного університету “Львівська політехніка”
Lviv Politechnic Publishing House
Lviv Politechnic Publishing House
Abstract
Мета. Метою цієї роботи є встановлення зв’язків між Балтійською та Європейською системами висот на
основі проведення нівелювання І класу між українськими та польськими контрольними пунктами базової
висотної мережі та побудова поверхні квазігеоїда на прикордонну територію. Методика. Повноцінна інтеграція
висотної системи України у Європейську вертикальну референцну систему складається з двох етапів:
модернізації висотної мережі України шляхом її інтеграції в Об’єднану європейську нівелірну мережу UELN;
побудови та використання в якості регіонального вертикального датуму моделі високоточного квазігеоїда,
яка узгоджуватиметься з Європейським геоїдом EGG2015. Виконано аналіз методики нівелювання високих
класів в Україні та Польщі, а також аналіз методик побудови моделей квазігеоїда в цих країнах. Результати.
Для інтеграції української висотної системи в систему UELN/EVRS2000 українською стороною виконано геометричне
нівелювання І класу за двома лініями: Львів–Шегині–Перемишль та Ковель–Ягодин-Хелм загальною протяжністю 196 км.
Середня квадратична систематична похибка по обох лініях нівелювання становить
s<0.01 мм/км. Своєю чергою, середня квадратична випадкова похибка по лінії Львів-Шегині–Перемишль
рівна h=0.29 мм/км, а по лінії Ковель–Ягодин–Хелм – h=0.27 мм/км. Для подвійного контролю на транскордонній
частині польською стороною виконано високоточне нівелювання протяжністю 33 км. Розходження
між українським та польським нівелюванням по всіх секціях є в межах допуску. Проведено аналіз впливу геодинамічних
явищ на контроль високоточного нівелювання. На всіх фундаментальних та ґрунтових реперах, а
також горизонтальних марках виконано GNSS-нівелювання. Ці виміри використано для побудови моделі
квазігеоїда на прикордонну територію України. СКП отриманої моделі квазігеоїда становить близько 2 см, що
відповідає точності вхідної інформації. Наукова новизна і практична значущість. З’єднання української та
європейської систем висот забезпечить інтеграцію України в європейську економічну систему, участь в
міжнародних наукових дослідженнях глобальних екологічних і геодинамічних процесів, вивчення фігури
Землі та гравітаційного поля, картографування території України з використанням навігаційних супутникових
технологій та дистанційного зондування. Обчислення високоточної моделі квазігеоїда на територію
України відносно європейської системи висот, узгодженої з європейським геоїдом EGG2015, дасть змогу
отримувати гравітаційно залежні висоти з використанням сучасних супутникових технологій.
Purpose. The purpose of this work is obtaining connections between the Baltic and European height systems based on the I class leveling between the Ukrainian and Polish control points of the base vertical networks and construction of the quasigeoid surface on the border area. Method. Full integration of the hight system of Ukraine into the European vertical reference system (EVRS) consists of two stages: modernization of the height network of Ukraine through its integration into the United European leveling network UELN; construction and use as a regional vertical date the model of high-precision quasigeoid, which will be consistent with the European geoid EGG2015. The analysis of methods of high-precision leveling in Ukraine and Poland, and also the analysis of methods of construction of quasigeoid models in these countries is performed. Results. For integrating the Ukrainian hight system into the UELN/EVRS2000 system, the Ukrainian side performed I class geometric leveling along two lines: LvivShehyni–Przemysl and Kovel–Yagodyn–Chelm with total length of 196 km. The root mean square systematic error on both lines of leveling was s<0.01 mm/km. In turn, the mean square random error along the line Lviv–ShehyniPrzemysl is h=0.29 mm/km, and along the line Kovel–Yagodyn–Chelm is h=0.27 mm/km. For double control on the cross-border part, the Polish side performed high-precision leveling with a length of 33 km. The differences between the Ukrainian and Polish leveling in all sections are within the tolerance. The analysis of influence of geodynamic phenomena on control of high-precision leveling is carried out. GNSS-leveling was performed on all fundamental and ground benchmarks, as well as horizontal marks. These measurements were used to build a quasigeoid model for the border area of Ukraine. The MSE of the obtained quasigeoid model is about 2 cm, which corresponds to the accuracy of the input information. Scientific novelty and practical significance. The connection of the Ukrainian and European height systems will ensure Ukraine’s integration into the European economic system, participation in international research of global ecological and geodynamic processes, study of the Earth’s shape and gravitational field and mapping of Ukraine using navigational and remote-sensing satellite technologies. Calculation of a high-precision model of a quasigeoid on the Ukraine area in relation to the European height system, agreed with the European geoid EGG2015, will allow to obtain gravity-dependent heights using modern satellite technologies.
Purpose. The purpose of this work is obtaining connections between the Baltic and European height systems based on the I class leveling between the Ukrainian and Polish control points of the base vertical networks and construction of the quasigeoid surface on the border area. Method. Full integration of the hight system of Ukraine into the European vertical reference system (EVRS) consists of two stages: modernization of the height network of Ukraine through its integration into the United European leveling network UELN; construction and use as a regional vertical date the model of high-precision quasigeoid, which will be consistent with the European geoid EGG2015. The analysis of methods of high-precision leveling in Ukraine and Poland, and also the analysis of methods of construction of quasigeoid models in these countries is performed. Results. For integrating the Ukrainian hight system into the UELN/EVRS2000 system, the Ukrainian side performed I class geometric leveling along two lines: LvivShehyni–Przemysl and Kovel–Yagodyn–Chelm with total length of 196 km. The root mean square systematic error on both lines of leveling was s<0.01 mm/km. In turn, the mean square random error along the line Lviv–ShehyniPrzemysl is h=0.29 mm/km, and along the line Kovel–Yagodyn–Chelm is h=0.27 mm/km. For double control on the cross-border part, the Polish side performed high-precision leveling with a length of 33 km. The differences between the Ukrainian and Polish leveling in all sections are within the tolerance. The analysis of influence of geodynamic phenomena on control of high-precision leveling is carried out. GNSS-leveling was performed on all fundamental and ground benchmarks, as well as horizontal marks. These measurements were used to build a quasigeoid model for the border area of Ukraine. The MSE of the obtained quasigeoid model is about 2 cm, which corresponds to the accuracy of the input information. Scientific novelty and practical significance. The connection of the Ukrainian and European height systems will ensure Ukraine’s integration into the European economic system, participation in international research of global ecological and geodynamic processes, study of the Earth’s shape and gravitational field and mapping of Ukraine using navigational and remote-sensing satellite technologies. Calculation of a high-precision model of a quasigeoid on the Ukraine area in relation to the European height system, agreed with the European geoid EGG2015, will allow to obtain gravity-dependent heights using modern satellite technologies.
Description
Keywords
система висот, модель квазігеоїда, нівелювання, height system, quasigeoid model, leveling
Citation
About modernization of Ukrainian height system / Ihor Trevoho, Fedir Zablotskyi, Andrzej Piskorek, Bohdan Dzhuman, Andriy Vovk // Geodesy, cartography and aerial photography. — Lviv : Lviv Politechnic Publishing House, 2021. — No 93. — P. 13–26.
