Вибір фільтрових реакторів для промислових електричних мереж
Date
2022-02-22
Journal Title
Journal ISSN
Volume Title
Publisher
Видавництво Львівської політехніки
Lviv Politechnic Publishing House
Lviv Politechnic Publishing House
Abstract

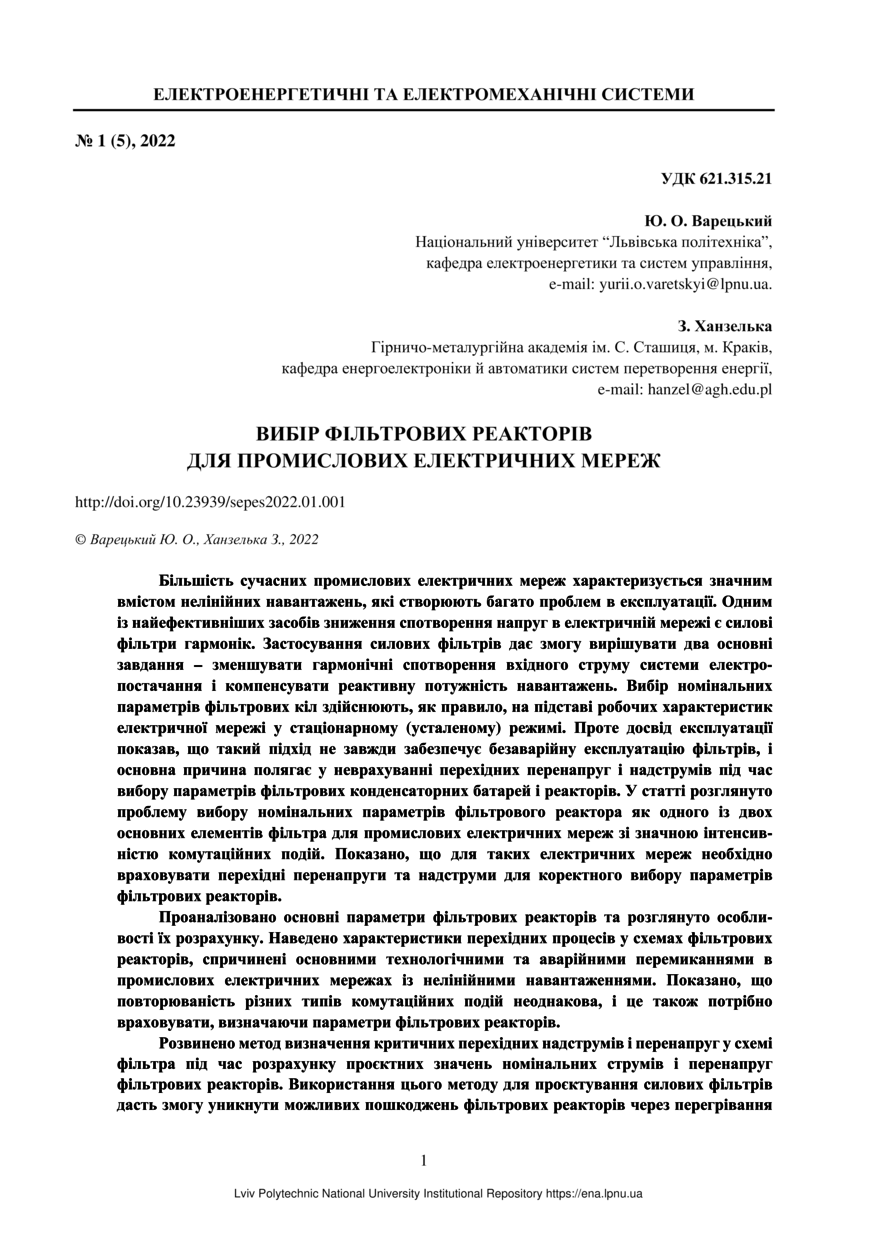

Більшість сучасних промислових електричних мереж характеризується значним
вмістом нелінійних навантажень, які створюють багато проблем в експлуатації. Одним
із найефективніших засобів зниження спотворення напруг в електричній мережі є силові
фільтри гармонік. Застосування силових фільтрів дає змогу вирішувати два основні
завдання – зменшувати гармонічні спотворення вхідного струму системи електропостачання
і компенсувати реактивну потужність навантажень. Вибір номінальних
параметрів фільтрових кіл здійснюють, як правило, на підставі робочих характеристик
електричної мережі у стаціонарному (усталеному) режимі. Проте досвід експлуатації
показав, що такий підхід не завжди забезпечує безаварійну експлуатацію фільтрів, і
основна причина полягає у неврахуванні перехідних перенапруг і надструмів під час
вибору параметрів фільтрових конденсаторних батарей і реакторів. У статті розглянуто
проблему вибору номінальних параметрів фільтрового реактора як одного із двох
основних елементів фільтра для промислових електричних мереж зі значною інтенсивністю
комутаційних подій. Показано, що для таких електричних мереж необхідно
враховувати перехідні перенапруги та надструми для коректного вибору параметрів
фільтрових реакторів.
Проаналізовано основні параметри фільтрових реакторів та розглянуто особливості
їх розрахунку. Наведено характеристики перехідних процесів у схемах фільтрових
реакторів, спричинені основними технологічними та аварійними перемиканнями в
промислових електричних мережах із нелінійними навантаженнями. Показано, що
повторюваність різних типів комутаційних подій неоднакова, і це також потрібно
враховувати, визначаючи параметри фільтрових реакторів.
Розвинено метод визначення критичних перехідних надструмів і перенапруг у схемі
фільтра під час розрахунку проєктних значень номінальних струмів і перенапруг
фільтрових реакторів. Використання цього методу для проєктування силових фільтрів
дасть змогу уникнути можливих пошкоджень фільтрових реакторів через перегрівання
обмоток і прискорене старіння ізоляції у ході експлуатації, спричинені інтенсивними
перехідними процесами в контурі фільтра.
Most modern industrial electrical grids are characterized by a significant content of nonlinear loads, creating many operation problems. Power harmonic filters are one of the most effective ways of reducing voltage distortion in electrical grids. The use of power filters solves two main concerns - to reduce the input current harmonic distortion of the power supply system and compensate for the reactive power of loads. As a rule, the sizing nominal parameters of filter circuits is carried out by the power supply system characteristics in stationary (steady) operating condition. However, field experience has shown that this approach does not always ensure a trouble-free operation of filters, and the main reason is no consideration of transient overvoltages and overcurrents in the sizing of the parameters of filter capacitors and reactors. The article is devoted to the problem of sizing the nominal parameters of filter reactors, as one of the two main components of the filter, for industrial electrical grids with a significant intensity of switching events. It is shown that for such electrical grids it is necessary to include transient overvoltages and overcurrents to the correct sizing parameters of filter reactors. The main parameters of filter reactors are analysed, and their calculation’s peculiarities are considered. The characteristics of transients in filter reactor circuits, which are caused by the main technological and emergency switching events in industrial power supply systems with nonlinear loads, are given. It is shown that different types of switching events have different repetitiveness that should also be considered when sizing the parameters of filter reactors. The method for determining the critical transient overcurrents and overvoltages in the filter circuit in calculating the design values of rated currents and overvoltages of the filter reactors is developed. The use of this method in the design of power filters will avoid possible damage to filter reactors due to overheating of the windings and accelerated insulation ageing during operation, caused by intense transients in the filter circuit.
Most modern industrial electrical grids are characterized by a significant content of nonlinear loads, creating many operation problems. Power harmonic filters are one of the most effective ways of reducing voltage distortion in electrical grids. The use of power filters solves two main concerns - to reduce the input current harmonic distortion of the power supply system and compensate for the reactive power of loads. As a rule, the sizing nominal parameters of filter circuits is carried out by the power supply system characteristics in stationary (steady) operating condition. However, field experience has shown that this approach does not always ensure a trouble-free operation of filters, and the main reason is no consideration of transient overvoltages and overcurrents in the sizing of the parameters of filter capacitors and reactors. The article is devoted to the problem of sizing the nominal parameters of filter reactors, as one of the two main components of the filter, for industrial electrical grids with a significant intensity of switching events. It is shown that for such electrical grids it is necessary to include transient overvoltages and overcurrents to the correct sizing parameters of filter reactors. The main parameters of filter reactors are analysed, and their calculation’s peculiarities are considered. The characteristics of transients in filter reactor circuits, which are caused by the main technological and emergency switching events in industrial power supply systems with nonlinear loads, are given. It is shown that different types of switching events have different repetitiveness that should also be considered when sizing the parameters of filter reactors. The method for determining the critical transient overcurrents and overvoltages in the filter circuit in calculating the design values of rated currents and overvoltages of the filter reactors is developed. The use of this method in the design of power filters will avoid possible damage to filter reactors due to overheating of the windings and accelerated insulation ageing during operation, caused by intense transients in the filter circuit.
Description
Keywords
промислова електрична мережа, гармоніки струму, нелінійне навантаження, силові фільтри гармонік, фільтровий реактор, industrial electric grid, current harmonics, nonlinear load, harmonic power filters, filter reactor
Citation
Варецький Ю. О. Вибір фільтрових реакторів для промислових електричних мереж / Ю. О. Варецький, З. Ханзелька // Електроенергетичні та електромеханічні системи. — Львів : Видавництво Львівської політехніки, 2022. — Том 5. — № 1. — С. 1–14.
