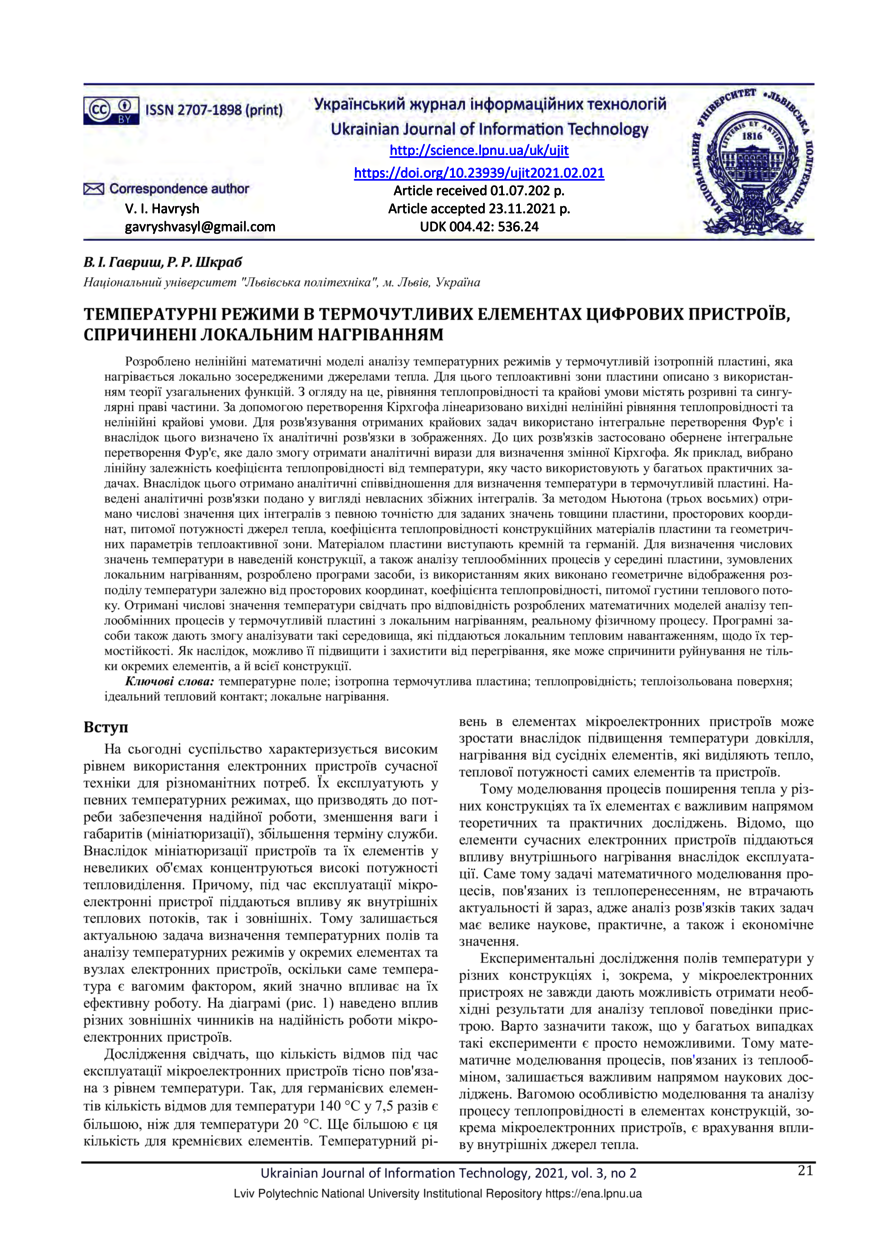

Температурні режими в термочутливих елементах цифрових пристроїв, спричинені локальним нагріванням

Abstract

Розроблено нелінійні математичні моделі аналізу температурних режимів у термочутливій ізотропній пластині, яка нагрівається локально зосередженими джерелами тепла. Для цього теплоактивні зони пластини описано з використанням теорії узагальнених функцій. З огляду на це, рівняння теплопровідності та крайові умови містять розривні та сингулярні праві частини. За допомогою перетворення Кірхгофа лінеаризовано вихідні нелінійні рівняння теплопровідності та нелінійні крайові умови. Для розв'язування отриманих крайових задач використано інтегральне перетворення Фур'є і внаслідок цього визначено їх аналітичні розв'язки в зображеннях. До цих розв'язків застосовано обернене інтегральне перетворення Фур'є, яке дало змогу отримати аналітичні вирази для визначення змінної Кірхгофа. Як приклад, вибрано лінійну залежність коефіцієнта теплопровідності від температури, яку часто використовують у багатьох практичних задачах. Внаслідок цього отримано аналітичні співвідношення для визначення температури в термочутливій пластині. Наведені аналітичні розв'язки подано у вигляді невласних збіжних інтегралів. За методом Ньютона (трьох восьмих) отримано числові значення цих інтегралів з певною точністю для заданих значень товщини пластини, просторових координат, питомої потужності джерел тепла, коефіцієнта теплопровідності конструкційних матеріалів пластини та геометричних параметрів теплоактивної зони. Матеріалом пластини виступають кремній та германій. Для визначення числових значень температури в наведеній конструкції, а також аналізу теплообмінних процесів у середині пластини, зумовлених локальним нагріванням, розроблено програми засоби, із використанням яких виконано геометричне відображення розподілу температури залежно від просторових координат, коефіцієнта теплопровідності, питомої густини теплового потоку. Отримані числові значення температури свідчать про відповідність розроблених математичних моделей аналізу теплообмінних процесів у термочутливій пластині з локальним нагріванням, реальному фізичному процесу. Програмні засоби також дають змогу аналізувати такі середовища, які піддаються локальним тепловим навантаженням, щодо їх термостійкості. Як наслідок, можливо її підвищити і захистити від перегрівання, яке може спричинити руйнування не тільки окремих елементів, а й всієї конструкції.Nonlinear mathematical models for the analysis of temperature regimes in a thermosensitive isotropic plate heated by locally concentrated heat sources have been developed. For this purpose, the heat-active zones of the plate are described using the theory of generalized functions. Given this, the equation of thermal conductivity and boundary conditions contain discontinuous and singular right parts. The original nonlinear equations of thermal conductivity and nonlinear boundary conditions are linearized by Kirchhoff transformation. To solve the obtained boundary value problems, the integral Fourier transform was used and, as a result, their analytical solutions in the images were determined. The inverse integral Fourier transform was applied to these solutions, which made it possible to obtain analytical expressions for determining the Kirchhoff variable. As an example, the linear dependence of the thermal conductivity on temperature is chosen, which is often used in many practical problems. As a result, analytical relations were obtained to determine the temperature in the heat-sensitive plate. The given analytical solutions are presented in the form of improper convergent integrals. According to Newtons method (three-eighths), numerical values of these integrals are obtained with a certain accuracy for given values of plate thickness, spatial coordinates, specific power of heat sources, the thermal conductivity of structural materials of the plate, and geometric parameters of the heat-active zone. The material of the plate is silicon and germanium. To determine the numerical values of temperature in the structure, as well as the analysis of heat transfer processes in the middle of the plate due to local heating, developed software, using which geometric mapping of temperature distribution depending on spatial coordinates, thermal conductivity, specific heat flux density. The obtained numerical values of temperature testify to the correspondence of the developed mathematical models of the analysis of heat exchange processes in the thermosensitive plate with local heating to the real physical process. The software also makes it possible to analyze such environments that are exposed to local heat loads in terms of their heat resistance. As a result, it becomes possible to increase it and to protect it from overheating, which can cause the destruction not only of individual elements but also of the entire structure.
