Вихідна напруга локального первинного внутрішнього вихрострумового перетворювача трансформаторного типу в електропровідній феромагнітній трубі
Date
2019-02-28
Authors
Journal Title
Journal ISSN
Volume Title
Publisher
Видавництво Львівської політехніки
Lviv Politechnic Publishing House
Lviv Politechnic Publishing House
Abstract

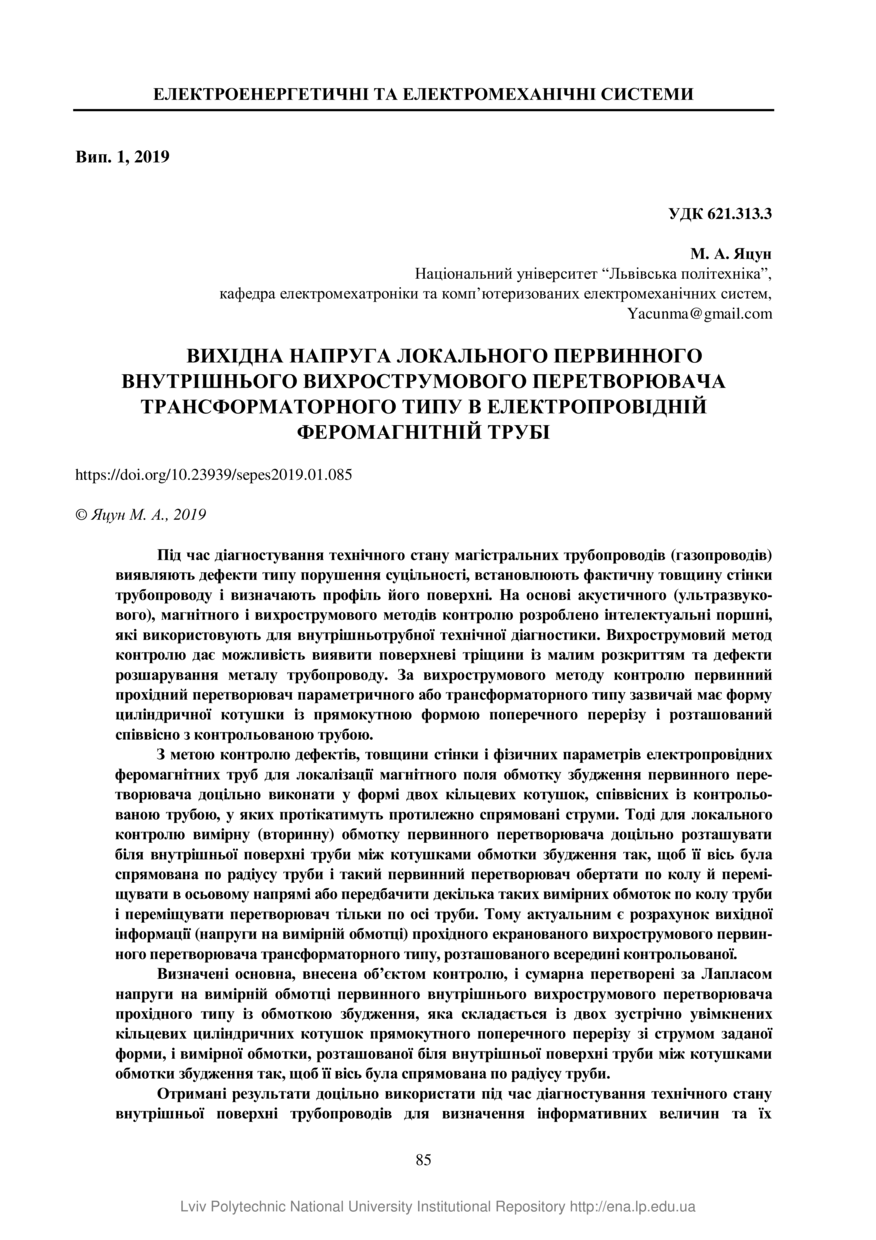

Під час діагностування технічного стану магістральних трубопроводів (газопроводів)
виявляють дефекти типу порушення суцільності, встановлюють фактичну товщину стінки
трубопроводу і визначають профіль його поверхні. На основі акустичного (ультразвукового),
магнітного і вихрострумового методів контролю розроблено інтелектуальні поршні,
які використовують для внутрішньотрубної технічної діагностики. Вихрострумовий метод
контролю дає можливість виявити поверхневі тріщини із малим розкриттям та дефекти
розшарування металу трубопроводу. За вихрострумового методу контролю первинний
прохідний перетворювач параметричного або трансформаторного типу зазвичай має форму
циліндричної котушки із прямокутною формою поперечного перерізу і розташований
співвісно з контрольованою трубою.
З метою контролю дефектів, товщини стінки і фізичних параметрів електропровідних
феромагнітних труб для локалізації магнітного поля обмотку збудження первинного
перетворювача доцільно виконати у формі двох кільцевих котушок, співвісних із
контрольованою трубою, у яких протікатимуть протилежно спрямовані струми. Тоді для локального
контролю вимірну (вторинну) обмотку первинного перетворювача доцільно розташувати
біля внутрішньої поверхні труби між котушками обмотки збудження так, щоб її вісь була
спрямована по радіусу труби і такий первинний перетворювач обертати по колу й
переміщувати в осьовому напрямі або передбачити декілька таких вимірних обмоток по колу труби
і переміщувати перетворювач тільки по осі труби. Тому актуальним є розрахунок вихідної
інформації (напруги на вимірній обмотці) прохідного екранованого вихрострумового
первинного перетворювача трансформаторного типу, розташованого всередині контрольованої.
Визначені основна, внесена об’єктом контролю, і сумарна перетворені за Лапласом
напруги на вимірній обмотці первинного внутрішнього вихрострумового перетворювача
прохідного типу із обмоткою збудження, яка складається із двох зустрічно увімкнених
кільцевих циліндричних котушок прямокутного поперечного перерізу зі струмом заданої
форми, і вимірної обмотки, розташованої біля внутрішньої поверхні труби між котушками
обмотки збудження так, щоб її вісь була спрямована по радіусу труби.
Отримані результати доцільно використати під час діагностування технічного стану
внутрішньої поверхні трубопроводів для визначення інформативних величин та їх.
чутливостей до параметрів і дефектів об’єкта контролю розглянутим прохідним первинним
вихрострумовим перетворювачем з метою розв’язки багатопараметрової інформації.
At diagnosticating of the technical state of main pipelines (gas pipelines) violations of wholeness find out defects as, set the actual thickness of wall of pipeline, and determine to the profile of his surface. On the basis of acoustic (ultrasonic), magnetic and eddy current methods of control intellectual pistons that is used for inwardly pipe technical diagnostics are worked out. Eddy current a control method gives an opportunity to educe superficial cracks with the small opening and defects of stratification of metal of pipeline. At the eddy current method of control the primary communicating transformer of selfreactance or transformer type usually has a form of cylindrical spool with the rectangular form of transversal cut and align is located with the controlled pipe. At control of defects, thickness of wall and physical parameters of electric conduction ferromagnetic pipes for localization of magnetic field the puttee of excitation of primary transformer it is expedient to execute in form two circular spools, align with the controlled pipe at flowing of the oppositely directed currents in them. Then for local control the measurable (secondary) puttee of primary transformer it is expedient to dispose near the internal surface of pipe between the spools of puttee of excitation so that her axis was directed on the radius of pipe to revolve such primary transformer on a circle and transfer to axial direction, or to provide for a few such measurable windings on the circle of pipe and to move a transformer only for the axes of pipe. Therefore actual is a task of calculation of initial information (tension on a measurable puttee) of communicating screened eddy current of primary transformer of the transformer type located into controlled. Certain basic, brought in object of control and total regenerate after Laplace tension on the measurable puttee of primary internal eddy current transformer of re-entrant with the puttee of excitation, that consists of two meeting included circular cylindrical spools of rectangular transversal cut with the current of true-to-shape, and measurement winding, pipe located near an internal surface between the spools of puttee of excitation so that her axis was directed on the radius of pipe. The got results it is expedient to draw on at diagnosticating of the technical state of internal surface of pipelines for determination of informing sizes and them sensitivitis to the parameters and defects of object of control to the considered clock-houses by a primary eddy current transformer with the aim of upshot of multi-parameters information.
At diagnosticating of the technical state of main pipelines (gas pipelines) violations of wholeness find out defects as, set the actual thickness of wall of pipeline, and determine to the profile of his surface. On the basis of acoustic (ultrasonic), magnetic and eddy current methods of control intellectual pistons that is used for inwardly pipe technical diagnostics are worked out. Eddy current a control method gives an opportunity to educe superficial cracks with the small opening and defects of stratification of metal of pipeline. At the eddy current method of control the primary communicating transformer of selfreactance or transformer type usually has a form of cylindrical spool with the rectangular form of transversal cut and align is located with the controlled pipe. At control of defects, thickness of wall and physical parameters of electric conduction ferromagnetic pipes for localization of magnetic field the puttee of excitation of primary transformer it is expedient to execute in form two circular spools, align with the controlled pipe at flowing of the oppositely directed currents in them. Then for local control the measurable (secondary) puttee of primary transformer it is expedient to dispose near the internal surface of pipe between the spools of puttee of excitation so that her axis was directed on the radius of pipe to revolve such primary transformer on a circle and transfer to axial direction, or to provide for a few such measurable windings on the circle of pipe and to move a transformer only for the axes of pipe. Therefore actual is a task of calculation of initial information (tension on a measurable puttee) of communicating screened eddy current of primary transformer of the transformer type located into controlled. Certain basic, brought in object of control and total regenerate after Laplace tension on the measurable puttee of primary internal eddy current transformer of re-entrant with the puttee of excitation, that consists of two meeting included circular cylindrical spools of rectangular transversal cut with the current of true-to-shape, and measurement winding, pipe located near an internal surface between the spools of puttee of excitation so that her axis was directed on the radius of pipe. The got results it is expedient to draw on at diagnosticating of the technical state of internal surface of pipelines for determination of informing sizes and them sensitivitis to the parameters and defects of object of control to the considered clock-houses by a primary eddy current transformer with the aim of upshot of multi-parameters information.
Description
Keywords
вихідна напруга, внутрішній прохідний вихрострумовий перетворювач, обмотка збудження, вимірна обмотка, діагностування трубопроводів, initial tension, internal communicating eddy current transformer, puttee of excitation, measurable puttee, diagnosticating
Citation
Яцун М. А. Вихідна напруга локального первинного внутрішнього вихрострумового перетворювача трансформаторного типу в електропровідній феромагнітній трубі / М. А. Яцун // Електроенергетичні та електромеханічні системи. — Львів : Видавництво Львівської політехніки, 2019. — Том 1. — № 1. — С. 85–91.
