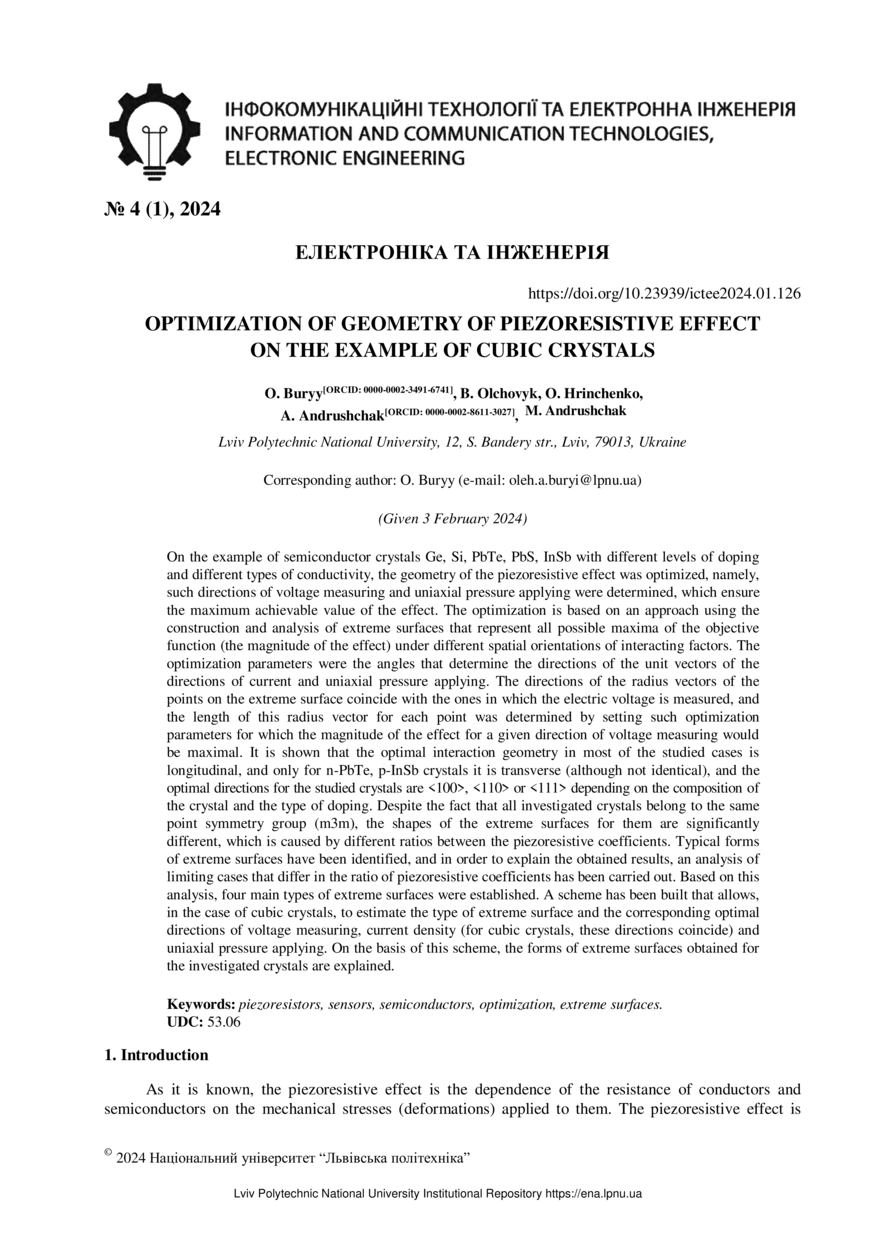

Optimization of geometry of piezoresistive effect on the example of cubic crystals

Abstract

На прикладі напівпровідникових кристалів Ge, Si, PbTe, PbS, InSb з різними рівнями легування та різними типами провідності проведено оптимізацію геометрії п’єзорезистивного ефекту, а саме визначено такі напрямки вимірювання напруги та прикладання одновісного тиску, які забезпечують максимально досяжне значення ефекту. Оптимізація базується на підході, що використовує побудову та аналіз екстремальних поверхонь, які представляють усі можливі максимуми цільової функції (величини ефекту) при різних просторових орієнтаціях взаємодіючих факторів. Параметрами оптимізації були кути, що визначають одиничні вектори напрямків протікання струму та прикладання одновісного тиску. Напрямок радіус-вектора точок екстремальної поверхні відповідав напрямку, в якому вимірюється електрична напруга, а довжина цього радіус-вектора для кожної точки визначалася шляхом встановлення таких параметрів оптимізації, за яких величина ефекту для даного напрямку є максимальною. Показано, що оптимальна геометрія взаємодії в більшості досліджуваних випадків є поздовжньою, і лише для кристалів n-PbTe, p-InSb вона поперечна (хоча й не тотожня), а оптимальними напрямками для досліджених кристалів є <100>, <110> або <111> залежно від складу кристала та типу легування. Незважаючи на те, що всі досліджені кристали належать до однієї точкової групи симетрії (m3m), форми екстремальних поверхонь для них суттєво відрізняються, що зумовлено різними співвідношеннями між п’єзорезистивними коефіцієнтами. Визначено типові форми екстремальних поверхонь, для пояснення отриманих результатів проведено аналіз граничних випадків, які відрізняються співвідношенням п’єзорезистивних коефіцієнтів. На основі цього аналізу було встановлено чотири основні типи екстремальних поверхонь. Побудовано схему, яка дозволяє для кубічних кристалів оцінити тип екстремальної поверхні та відповідні їй оптимальні напрямки вимірювання напруги, протікання струму (для кубічних кристалів ці два напрямки збігаються) та прикладання одновісного тиску. На основі цієї схеми пояснено форми екстремальних поверхонь, отримані для досліджених кристалів.On the example of semiconductor crystals Ge, Si, PbTe, PbS, InSb with different levels of doping and different types of conductivity, the geometry of the piezoresistive effect was optimized, namely, such directions of voltage measuring and uniaxial pressure applying were determined, which ensure the maximum achievable value of the effect. The optimization is based on an approach using the construction and analysis of extreme surfaces that represent all possible maxima of the objective function (the magnitude of the effect) under different spatial orientations of interacting factors. The optimization parameters were the angles that determine the directions of the unit vectors of the directions of current and uniaxial pressure applying. The directions of the radius vectors of the points on the extreme surface coincide with the ones in which the electric voltage is measured, and the length of this radius vector for each point was determined by setting such optimization parameters for which the magnitude of the effect for a given direction of voltage measuring would be maximal. It is shown that the optimal interaction geometry in most of the studied cases is longitudinal, and only for n-PbTe, p-InSb crystals it is transverse (although not identical), and the optimal directions for the studied crystals are <100>, <110> or <111> depending on the composition of the crystal and the type of doping. Despite the fact that all investigated crystals belong to the same point symmetry group (m3m), the shapes of the extreme surfaces for them are significantly different, which is caused by different ratios between the piezoresistive coefficients. Typical forms of extreme surfaces have been identified, and in order to explain the obtained results, an analysis of limiting cases that differ in the ratio of piezoresistive coefficients has been carried out. Based on this analysis, four main types of extreme surfaces were established. A scheme has been built that allows, in the case of cubic crystals, to estimate the type of extreme surface and the corresponding optimal directions of voltage measuring, current density (for cubic crystals, these directions coincide) and uniaxial pressure applying. On the basis of this scheme, the forms of extreme surfaces obtained for the investigated crystals are explained.
