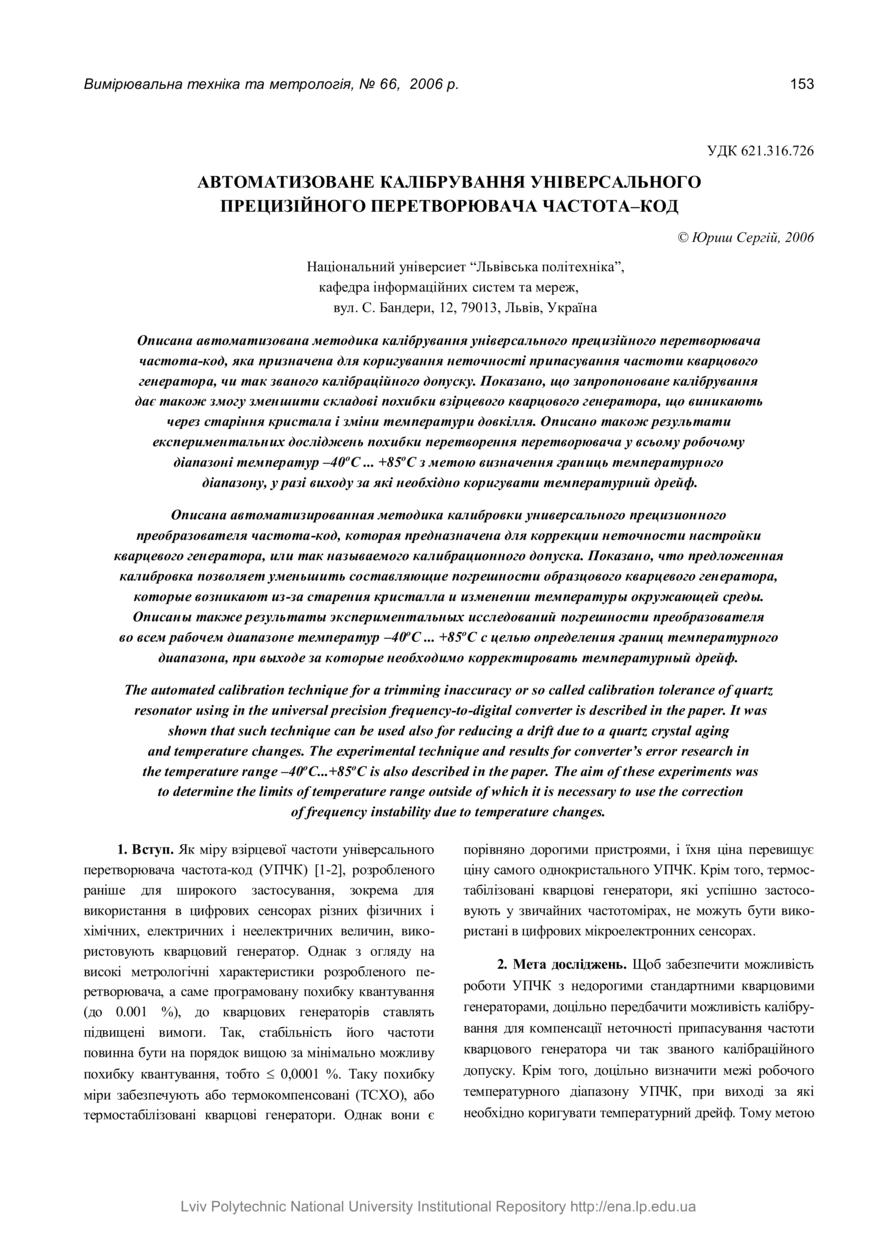

Автоматизоване калібрування універсального прецизійного перетворювача частота–код

Abstract

Описана автоматизована методика калібрування універсального прецизійного перетворювача частота-код, яка призначена для коригування неточності припасування частоти кварцового генератора, чи так званого калібраційного допуску. Показано, що запропоноване калібрування дає також змогу зменшити складові похибки взірцевого кварцового генератора, що виникають через старіння кристала і зміни температури довкілля. Описано також результати експериментальних досліджень похибки перетворення перетворювача у всьому робочому діапазоні температур –40оС ... +85оС з метою визначення границь температурного діапазону, у разі виходу за які необхідно коригувати температурний дрейф.The automated calibration technique for a trimming inaccuracy or so called calibration tolerance of quartz resonator using in the universal precision frequency-to-digital converter is described in the paper. It was shown that such technique can be used also for reducing a drift due to a quartz crystal aging and temperature changes. The experimental technique and results for converter’s error research in the temperature range –40оС...+85оС is also described in the paper. The aim of these experiments was to determine the limits of temperature range outside of which it is necessary to use the correction of frequency instability due to temperature changes.Описана автоматизированная методика калибровки универсального прецизионного преобразователя частота-код, которая предназначена для коррекции неточности настройки кварцевого генератора, или так называемого калибрационного допуска. Показано, что предложенная калибровка позволяет уменьшить составляющие погрешности образцового кварцевого генератора, которые возникают из-за старения кристалла и изменении температуры окружающей среды. Описаны также результаты экспериментальных исследований погрешности преобразователя во всем рабочем диапазоне температур –40оС ... +85оС с целью определения границ температурного диапазона, при выходе за которые необходимо корректировать температурный дрейф.
