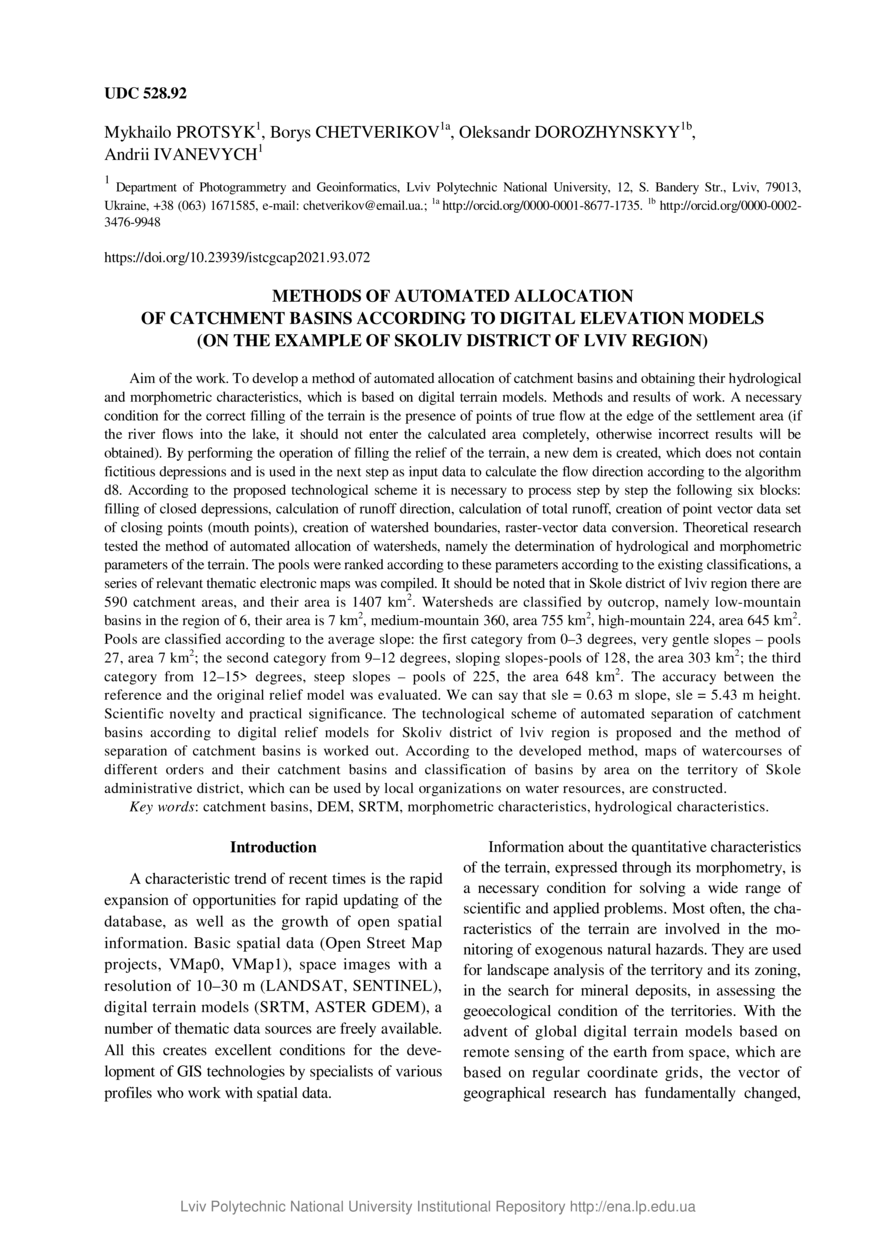

Methods of automated allocation of catchment basins according to digital elevation models (on the example of Skoliv district of Lviv region)
Date
2021-03-12
Journal Title
Journal ISSN
Volume Title
Publisher
Видавництво Національного університету “Львівська політехніка”
Lviv Politechnic Publishing House
Lviv Politechnic Publishing House
Abstract
Мета. Вдосконалити методику автоматизованого виділення водозбірних басейнів та отримання гідрологічних
та морфометричних характеристик на базі цифрових моделей рельєфу. Методика і результати роботи.
Необхідною умовою коректного визначення пониження рельєфу місцевості є наявність точок істинного потоку
на краю розрахункової області (якщо річка впадає в озеро, то воно не повинно входити в розрахункову територію
цілком, в іншому випадку будуть отримані невірні результати). За допомогою виконання операції визначення
пониження рельєфу місцевості створюється нова ЦМР, яка не містить фіктивних понижень рельєфу. На
наступному кроці вона використовується в якості вхідних даних для розрахунку напрямку потоку по алгоритму
D8. За запропонованою технологічною схемою необхідно опрацювати покроково наступні шість блоків: заповнення
замкнутих депресій, розрахунок напрямку стоку, розрахунок сумарного стоку, створення точкового
векторного набору даних замикаючих створів (точок гирла), створення границь водозбірних басейнів, растрово
векторне перетворення даних. В результаті експериментальних та теоретичних досліджень апробовано методику
автоматизованого виділення водозбірних басейнів, а саме визначення гідрологічних та морфометричних
параметрів рельєфу. Проведено ранжування басейнів за цими параметрами відповідно до існуючих класифікацій,
складена серія відповідних тематичних електронних карт. Необхідно сказати, що в Сколівському районі
Львівської області розташовано 590 водозбірних басейнів, а їхня площа становить 1407 км2. Водозбірні басейни
класифіковані за вистою, а саме: низько-гірських басейнів в регіоні 6 шт, площа їх становить 7 км2; середньогірських – 360 шт,
площа 755 км2; високо-гірських – 224 шт, площа 645 км2. Класифіковано басейни за середнім ухилом: перша категорія –
це дуже пологі схили (0–3 градуси) – 27 басейнів, площа 7 км2; друга категорія – це покаті схили (9–12 градусів), 128 басейнів,
площа 303 км2; третя категорія – це круті схили (12–15 градусів і більше), 225 басейнів, площа 648 км2.
Проведено оцінку точності між опорною та вихідною моделлю рельєфу.
Отримано для ухилів СКВ = 0,63 м, для висоти – СКВ = 5,43 м. Наукова новизна і практична значущість.
Запропоновано технологічну схему автоматизованого виділення водозбірних басейнів за цифровими моделями
рельєфу на прикладі Сколівського району Львівської області та опрацьовано методику виділення водозбірних
басейнів. За опрацьованою методикою побудовані карти водотоків різних порядків та їх водозбірних басейнів і
виконано класифікацію басейнів по площі на територію Сколівського адміністративного району. Ці результати
можуть бути використані місцевими організаціями для моніторингу водних ресурсів.
Aim of the work. To develop a method of automated allocation of catchment basins and obtaining their hydrological and morphometric characteristics, which is based on digital terrain models. Methods and results of work. A necessary condition for the correct filling of the terrain is the presence of points of true flow at the edge of the settlement area (if the river flows into the lake, it should not enter the calculated area completely, otherwise incorrect results will be obtained). By performing the operation of filling the relief of the terrain, a new dem is created, which does not contain fictitious depressions and is used in the next step as input data to calculate the flow direction according to the algorithm d8. According to the proposed technological scheme it is necessary to process step by step the following six blocks: filling of closed depressions, calculation of runoff direction, calculation of total runoff, creation of point vector data set of closing points (mouth points), creation of watershed boundaries, raster-vector data conversion. Theoretical research tested the method of automated allocation of watersheds, namely the determination of hydrological and morphometric parameters of the terrain. The pools were ranked according to these parameters according to the existing classifications, a series of relevant thematic electronic maps was compiled. It should be noted that in Skole district of lviv region there are 590 catchment areas, and their area is 1407 km2. Watersheds are classified by outcrop, namely low-mountain basins in the region of 6, their area is 7 km2, medium-mountain 360, area 755 km2, high-mountain 224, area 645 km2. Pools are classified according to the average slope: the first category from 0–3 degrees, very gentle slopes – pools 27, area 7 km2; the second category from 9–12 degrees, sloping slopes-pools of 128, the area 303 km2; the third category from 12–15> degrees, steep slopes – pools of 225, the area 648 km2. The accuracy between the reference and the original relief model was evaluated. We can say that sle = 0.63 m slope, sle = 5.43 m height. Scientific novelty and practical significance. The technological scheme of automated separation of catchment basins according to digital relief models for Skoliv district of lviv region is proposed and the method of separation of catchment basins is worked out. According to the developed method, maps of watercourses of different orders and their catchment basins and classification of basins by area on the territory of Skole administrative district, which can be used by local organizations on water resources, are constructed
Aim of the work. To develop a method of automated allocation of catchment basins and obtaining their hydrological and morphometric characteristics, which is based on digital terrain models. Methods and results of work. A necessary condition for the correct filling of the terrain is the presence of points of true flow at the edge of the settlement area (if the river flows into the lake, it should not enter the calculated area completely, otherwise incorrect results will be obtained). By performing the operation of filling the relief of the terrain, a new dem is created, which does not contain fictitious depressions and is used in the next step as input data to calculate the flow direction according to the algorithm d8. According to the proposed technological scheme it is necessary to process step by step the following six blocks: filling of closed depressions, calculation of runoff direction, calculation of total runoff, creation of point vector data set of closing points (mouth points), creation of watershed boundaries, raster-vector data conversion. Theoretical research tested the method of automated allocation of watersheds, namely the determination of hydrological and morphometric parameters of the terrain. The pools were ranked according to these parameters according to the existing classifications, a series of relevant thematic electronic maps was compiled. It should be noted that in Skole district of lviv region there are 590 catchment areas, and their area is 1407 km2. Watersheds are classified by outcrop, namely low-mountain basins in the region of 6, their area is 7 km2, medium-mountain 360, area 755 km2, high-mountain 224, area 645 km2. Pools are classified according to the average slope: the first category from 0–3 degrees, very gentle slopes – pools 27, area 7 km2; the second category from 9–12 degrees, sloping slopes-pools of 128, the area 303 km2; the third category from 12–15> degrees, steep slopes – pools of 225, the area 648 km2. The accuracy between the reference and the original relief model was evaluated. We can say that sle = 0.63 m slope, sle = 5.43 m height. Scientific novelty and practical significance. The technological scheme of automated separation of catchment basins according to digital relief models for Skoliv district of lviv region is proposed and the method of separation of catchment basins is worked out. According to the developed method, maps of watercourses of different orders and their catchment basins and classification of basins by area on the territory of Skole administrative district, which can be used by local organizations on water resources, are constructed
Description
Keywords
водозбірні басейни, ЦМР, SRTM, морфометричні характеристики, гідрологічні характеристики, catchment basins, DEM, SRTM, morphometric characteristics, hydrological characteristics
Citation
Methods of automated allocation of catchment basins according to digital elevation models (on the example of Skoliv district of Lviv region) / Mykhailo Protsyk, Borys Chetverikov, Oleksandr Dorozhynskyy, Andrii Ivanevych // Geodesy, cartography and aerial photography. — Lviv : Lviv Politechnic Publishing House, 2021. — No 93. — P. 72–84.
