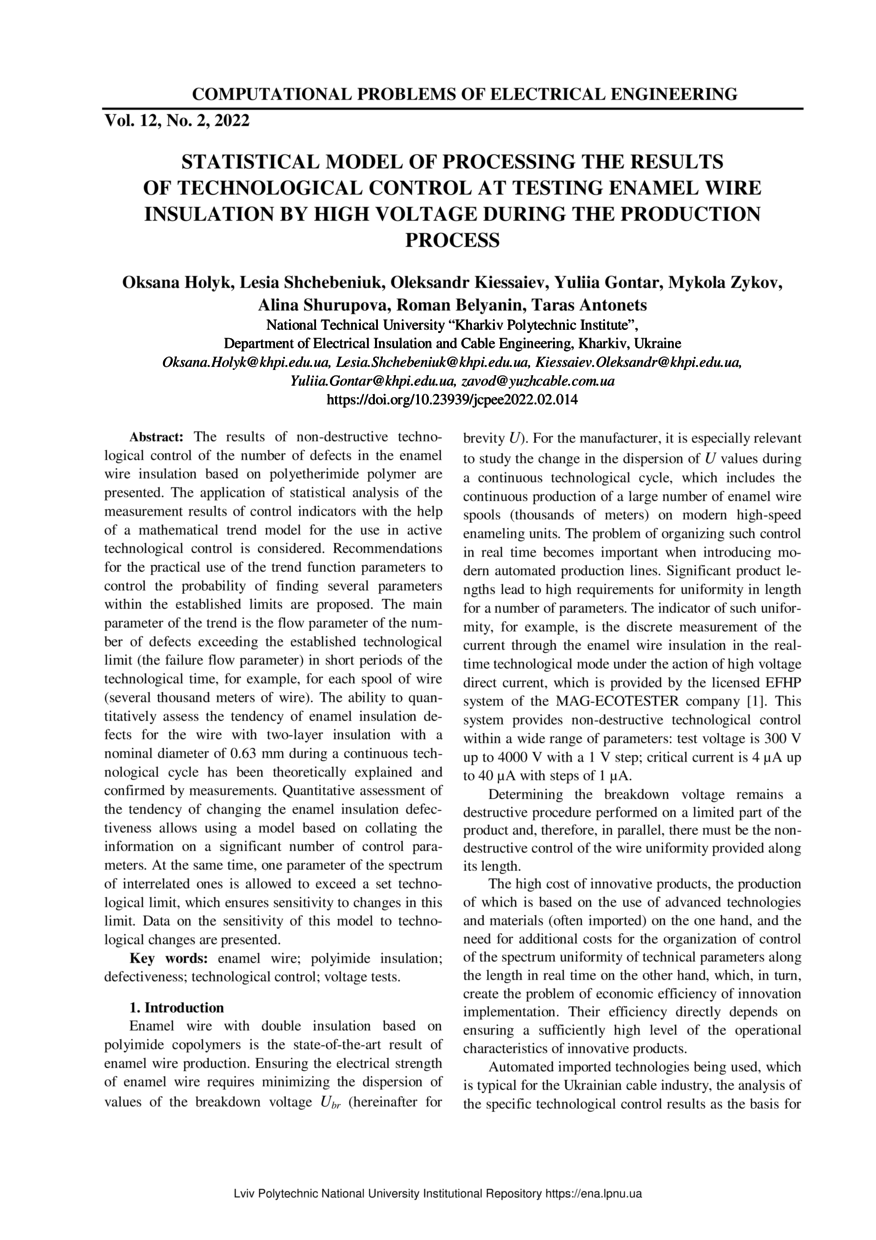

Statistical Model of Processing the Results of Technological Control at Testing Enamel Wire Insulation By High Voltage During The Production Process

Abstract

Викладено результати неруйнівного технологічного контролю кількості дефектів у ізоляції емальпроводу на основі поліефірімідного полімеру. Розглянуто застосування статистичного аналізу результатів вимірювання показників контролю за допомогою математичної моделі тренду для використання результатів у активному технологічному контролі. Запропоновано рекомендації щодо практичного використання параметрів функції тренду для контролю ймовірності знаходження кількох параметрів у встановлених межах. Основним параметром тренду є параметр кількості дефектів за встановлену технологічну межу (параметра потоку “відмов”) на коротких відрізках технологічного часу, наприклад, для кожної котушки проводу (кілька тисяч метрів проводу). Теоретично показано і вимірюваннями підтверджено можливість кількісного оцінювання тенденції зміни дефектності емальізоляції для проводу ПЕЕІДХ2-200 з двошаровою ізоляцією номінальним діаметром 0,63 мм впродовж неперервного технологічного циклу. Кількісна оцінка тенденції зміни дефектності емальізоляції дає змогу застосувати модель, основану на згортанні інформації про велику кількість контрольних параметрів. Допускається вихід одного параметра зі спектра взаємопов’язаних параметрів за встановлену технологічну межу, що забезпечує чутливість до зміни цієї межі. Наведено дані про чутливість цієї моделі до технологічних змін.The results of non-destructive technological control of the number of defects in the enamel wire insulation based on polyetherimide polymer are presented. The application of statistical analysis of the measurement results of control indicators with the help of a mathematical trend model for the use in active technological control is considered. Recommendations for the practical use of the trend function parameters to control the probability of finding several parameters within the established limits are proposed. The main parameter of the trend is the flow parameter of the number of defects exceeding the established technological limit (the failure flow parameter) in short periods of the technological time, for example, for each spool of wire (several thousand meters of wire). The ability to quantitatively assess the tendency of enamel insulation defects for the wire with two-layer insulation with a nominal diameter of 0.63 mm during a continuous technological cycle has been theoretically explained and confirmed by measurements. Quantitative assessment of the tendency of changing the enamel insulation defectiveness allows using a model based on collating the information on a significant number of control parameters. At the same time, one parameter of the spectrum of interrelated ones is allowed to exceed a set technological limit, which ensures sensitivity to changes in this limit. Data on the sensitivity of this model to technological changes are presented.
