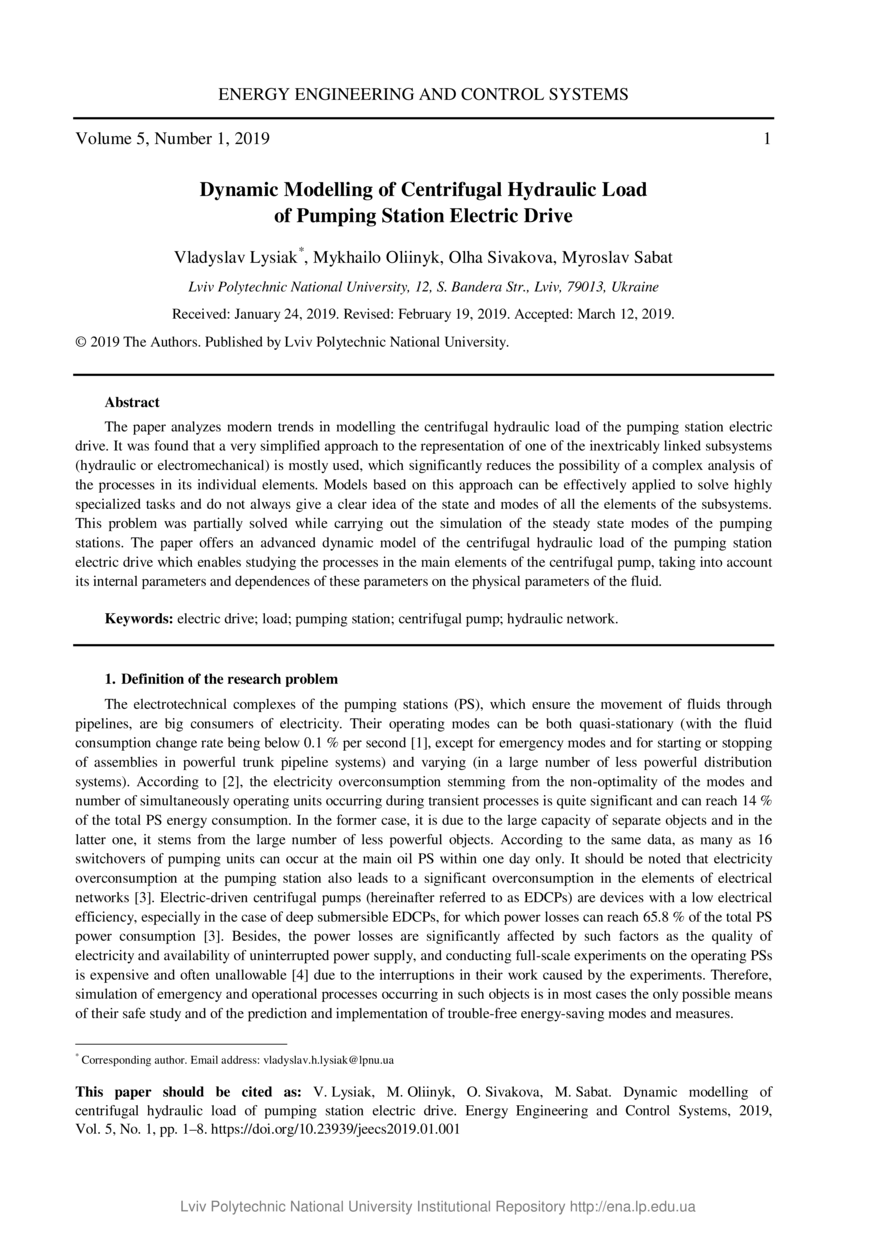

Dynamic Modelling of Centrifugal Hydraulic Load of Pumping Station Electric Drive

Abstract

Проаналізовано сучасні тенденції моделювання відцентрового гідравлічного навантаження електро- приводу помпових станцій. Виявлено, що переважно застосовується гранично спрощений підхід до представлення однієї з нерозривно пов’язаних підсистем (гідравлічної чи електромеханічної), що значно звужує можливості комплексного аналізу процесів, які відбуваються в окремих її елементах. Моделі, побудовані на таких засадах, можна ефективно застосовувати для вирішення вузькоспеціалізованих задач, і вони не завжди дають достатнє уявлення про стан і режими усіх елементів підсистем. Частково цю проблему вирішено під час моделювання усталених режимів помпових станцій. Запропоновано вдосконалену динамічну модель відцентрового гідравлічного навантаження електроприводу помпової станції, яка дає змогу досліджувати процеси, що відбуваються в основних елементах відцентрової помпи з урахуванням її внутрішніх параметрів та залежності цих параметрів від фізичних параметрів рідини.The paper analyzes modern trends in modelling the centrifugal hydraulic load of the pumping station electric drive. It was found that a very simplified approach to the representation of one of the inextricably linked subsystems (hydraulic or electromechanical) is mostly used, which significantly reduces the possibility of a complex analysis of the processes in its individual elements. Models based on this approach can be effectively applied to solve highly specialized tasks and do not always give a clear idea of the state and modes of all the elements of the subsystems. This problem was partially solved while carrying out the simulation of the steady state modes of the pumping stations. The paper offers an advanced dynamic model of the centrifugal hydraulic load of the pumping station electric drive which enables studying the processes in the main elements of the centrifugal pump, taking into account its internal parameters and dependences of these parameters on the physical parameters of the fluid.
