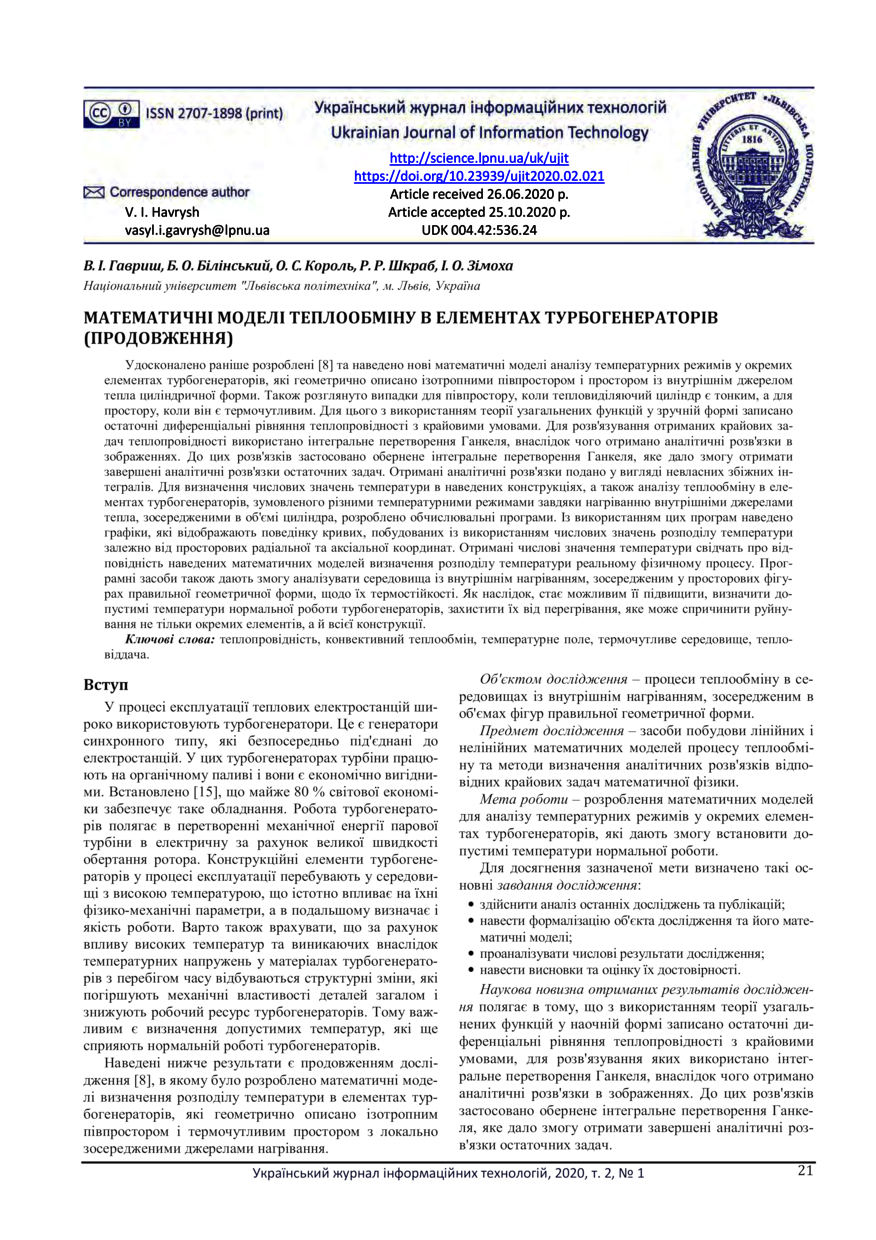

Математичні моделі теплообміну в елементах турбогенераторів (продовження)

Abstract

Удосконалено раніше розроблені [8] та наведено нові математичні моделі аналізу температурних режимів у окремих елементах турбогенераторів, які геометрично описано ізотропними півпростором і простором із внутрішнім джерелом тепла циліндричної форми. Також розглянуто випадки для півпростору, коли тепловиділяючий циліндр є тонким, а для простору, коли він є термочутливим. Для цього з використанням теорії узагальнених функцій у зручній формі записано остаточні диференціальні рівняння теплопровідності з крайовими умовами. Для розв'язування отриманих крайових задач теплопровідності використано інтегральне перетворення Ганкеля, внаслідок чого отримано аналітичні розв'язки в зображеннях. До цих розв'язків застосовано обернене інтегральне перетворення Ганкеля, яке дало змогу отримати завершені аналітичні розв'язки остаточних задач. Отримані аналітичні розв'язки подано у вигляді невласних збіжних інтегралів. Для визначення числових значень температури в наведених конструкціях, а також аналізу теплообміну в елементах турбогенераторів, зумовленого різними температурними режимами завдяки нагріванню внутрішніми джерелами тепла, зосередженими в об'ємі циліндра, розроблено обчислювальні програми. Із використанням цих програм наведено графіки, які відображають поведінку кривих, побудованих із використанням числових значень розподілу температури залежно від просторових радіальної та аксіальної координат. Отримані числові значення температури свідчать про відповідність наведених математичних моделей визначення розподілу температури реальному фізичному процесу. Програмні засоби також дають змогу аналізувати середовища із внутрішнім нагріванням, зосередженим у просторових фігурах правильної геометричної форми, щодо їх термостійкості. Як наслідок, стає можливим її підвищити, визначити допустимі температури нормальної роботи турбогенераторів, захистити їх від перегрівання, яке може спричинити руйнування не тільки окремих елементів, а й всієї конструкції.Previously developed [8] and presented new mathematical models for the analysis of temperature regimes in individual elements of turbo generators, which are geometrically described by isotropic half-space and space with an internal heat source of cylindrical shape. Cases are also considered for half-space, when the fuel-releasing cylinder is thin, and for space, when it is heatUkrainian sensitive. For this purpose, using the theory of generalized functions, the initial differential equations of thermal conductivity with boundary conditions are written in a convenient form. To solve the obtained boundary value problems of thermal conductivity, the integral Hankel transformation was used, and as a result, analytical solutions in the images were obtained. The inverse Hankel integral transformation was applied to these solutions, which made it possible to obtain the final analytical solutions of the initial problems. The obtained analytical solutions are presented in the form of improper convergent integrals. Computational programs have been developed to determine the numerical values of temperature in the above structures, as well as to analyze the heat transfer in the elements of turbo generators due to different temperature regimes due to heating by internal heat sources concentrated in the cylinder volume. Using these programs, graphs are presented that show the behavior of curves constructed using numerical values of the temperature distribution depending on the spatial radial and axial coordinates. The obtained numerical values of temperature indicate the correspondence of the given mathematical models for determining the temperature distribution to the real physical process. The software also allows you to analyze media with internal heating, concentrated in the spatial figures of the correct geometric shape, in terms of their heat resistance. As a result, it becomes possible to increase it, to determine the allowable temperatures of normal operation of turbo generators, to protect them from overheating, which can cause the destruction of not only individual elements but also the entire structure.
