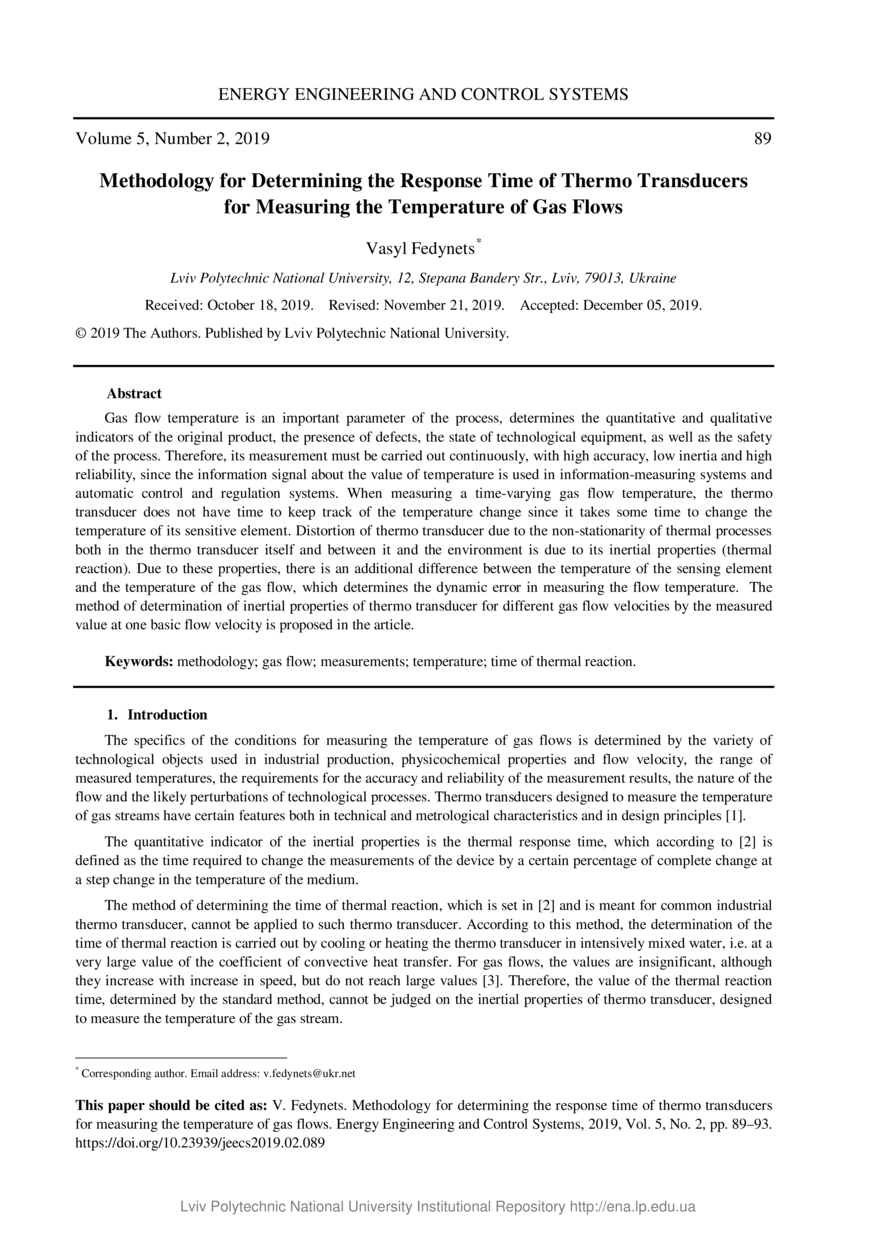

Methodology for Determining the Response Time of Thermo Transducers for Measuring the Temperature of Gas Flows

Abstract

Температура газових потоків є важливим параметром технологічного процесу, визначає кількісні і якісні показники вихідного продукту, наявність браку, стан технологічного обладнання, а також безпеку функціонування процесу. Тому вимірювання її необхідно проводити неперервно, з високою точністю, невеликою інерційністю і високою надійністю, оскільки інформативний сигнал про значення температури використовується в інформаційно-вимірювальних системах та автоматичних системах контролю та регулювання. При вимірюванні змінної в часі температури газового потоку термоперетворювач (ТП) не встигає стежити за зміною температури, оскільки для зміни температури його чутливого елемента потрібен деякий час. Спотворення показів ТП через нестаціонарності теплових процесів і в самому ТП, і між ним і навколишнім середовищем обумовлені його інерційними властивостями (термічною реакцією). Завдяки цим властивостям виникає додаткова різниця між температурою чутливого елемента і температурою газового потоку, яка визначає динамічну похибку вимірювання температури потоку. В статті запропоновано методику визначення інерційних властивостей ТП для різних швидкостей газового потоку за виміряним значенням при одній базовій швидкості потоку.Gas flow temperature is an important parameter of the process, determines the quantitative and qualitative indicators of the original product, the presence of defects, the state of technological equipment, as well as the safety of the process. Therefore, its measurement must be carried out continuously, with high accuracy, low inertia and high reliability, since the information signal about the value of temperature is used in information-measuring systems and automatic control and regulation systems. When measuring a time-varying gas flow temperature, the thermo transducer does not have time to keep track of the temperature change since it takes some time to change the temperature of its sensitive element. Distortion of thermo transducer due to the non-stationarity of thermal processes both in the thermo transducer itself and between it and the environment is due to its inertial properties (thermal reaction). Due to these properties, there is an additional difference between the temperature of the sensing element and the temperature of the gas flow, which determines the dynamic error in measuring the flow temperature. The method of determination of inertial properties of thermo transducer for different gas flow velocities by the measured value at one basic flow velocity is proposed in the article.
